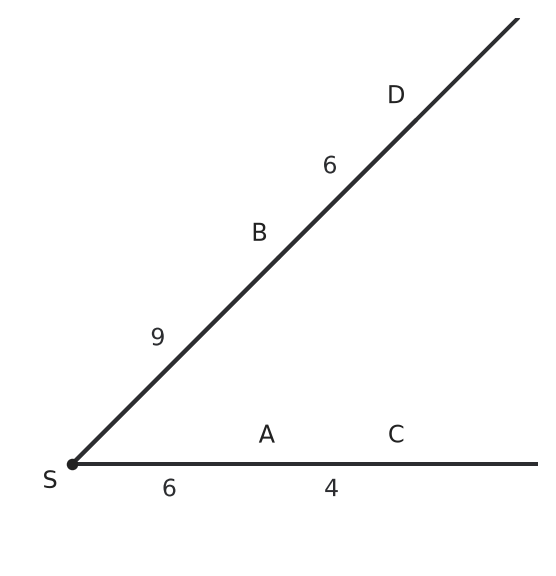

- Suche auf jedem Strahl den Abstand zur näheren und zur weiter entfernten Parallelen. - In beiden Brüchen muss die Reihenfolge „nah zu weit“ gleich bleiben.

1. Auf dem ersten Strahl entsprechen einander die Abstände \(SA\) und \(SC\), auf dem zweiten Strahl die Abstände \(SB\) und \(SD\). 2. Nach dem ersten Strahlensatz gilt deshalb \(\frac{SA}{SC}=\frac{SB}{SD}\). 3. Damit ist nur Aussage A richtig.

Richtig ist A: \(\frac{SA}{SC}=\frac{SB}{SD}\).

- Überlege, wie man die Gesamtlänge der Strahlabschnitte vom Scheitelpunkt aus berechnet. - Welche Streckenabschnitte müssen laut dem ersten Strahlensatz in welchem Verhältnis zueinander stehen? - Was sagt die Umkehrung des Strahlensatzes über die Parallelität aus, wenn die Verhältnisse gleich sind?

1. Berechnung der Gesamtlängen der Strecken vom Scheitelpunkt \(Z\) zu den äußeren Punkten: \(\overline{ZB} = \overline{ZA} + \overline{AB} = 3{,}5\,\text{cm} + 5{,}25\,\text{cm} = 8{,}75\,\text{cm}\) und \(\overline{ZD} = \overline{ZC} + \overline{CD} = 4{,}2\,\text{cm} + 6{,}3\,\text{cm} = 10{,}5\,\text{cm}\). 2. Prüfung des Verhältnisses der Teilstrecken auf dem ersten Strahl: \(\frac{\overline{ZA}}{\overline{ZB}} = \frac{3{,}5}{8{,}75} = 0{,}4\). 3. Prüfung des Verhältnisses der Teilstrecken auf dem zweiten Strahl: \(\frac{\overline{ZC}}{\overline{ZD}} = \frac{4{,}2}{10{,}5} = 0{,}4\). 4. Da die Verhältnisse auf beiden Strahlen gleich sind (\(0{,}4 = 0{,}4\)), folgt aus der Umkehrung des ersten Strahlensatzes, dass die Strecken \(AC\) und \(BD\) parallel zueinander verlaufen.

Ja, die Strecken \(AC\) und \(BD\) sind parallel, da die Verhältnisse der entsprechenden Strahlenabschnitte gleich sind: \(\frac{\overline{ZA}}{\overline{ZB}} = \frac{\overline{ZC}}{\overline{ZD}} = 0{,}4\).

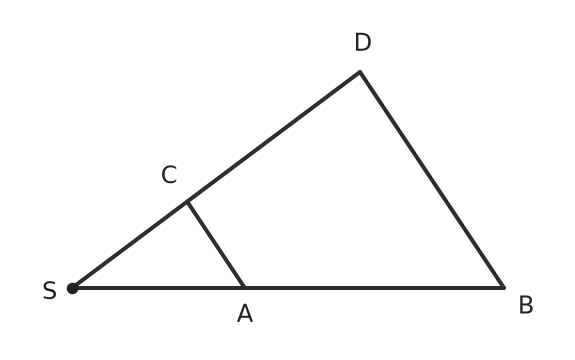

- Welche Verhältnisgleichung verbindet eine Strecke vom Scheitelpunkt mit den beiden parallelen Querstrecken? - Nutze zuerst das gegebene Verhältnis \(2{:}5\), um \(|SA|\) zu bestimmen. - Wie erhältst du anschließend das Teilstück zwischen \(A\) und \(B\) aus der Gesamtstrecke \(SB\)?

1. Mit dem zweiten Strahlensatz gilt \(\frac{|SA|}{|SB|} = \frac{|AC|}{|BD|}\). 2. Einsetzen ergibt \(\frac{|SA|}{15\,\text{cm}} = \frac{2}{5}\). 3. Daher ist \(|SA| = 15\,\text{cm} \cdot \frac{2}{5} = 6\,\text{cm}\). 4. Weil \(A\) auf \(SB\) liegt, folgt \(|AB| = |SB| - |SA| = 15\,\text{cm} - 6\,\text{cm} = 9\,\text{cm}\).

\(|SA| = 6\,\text{cm}\) und \(|AB| = 9\,\text{cm}\)

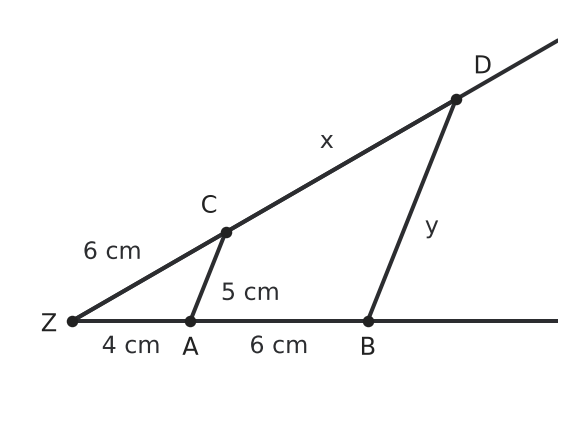

- Überlege dir, welches Verhältnis zwischen den Teilstrecken auf den Strahlen und den parallelen Strecken besteht. - Achte darauf, für das Verhältnis auf dem Strahl immer die Strecke vom Scheitelpunkt aus zu verwenden. - Hilft es dir, die Gesamtlänge vom Scheitelpunkt bis zur zweiten Parallelen zuerst zu berechnen?

1. Bestimmung der Gesamtlänge auf dem ersten Strahl: \(SB = SA + AB = 4{,}0\,\text{cm} + 6{,}0\,\text{cm} = 10{,}0\,\text{cm}\). 2. Anwendung des 2. Strahlensatzes für die V-Figur: \(\frac{SA}{SB} = \frac{a}{b}\). 3. Einsetzen der bekannten Werte: \(\frac{4{,}0}{10{,}0} = \frac{3{,}0}{b}\). 4. Umstellen nach \(b\): \(b = \frac{3{,}0 \cdot 10{,}0}{4{,}0}\). 5. Berechnung des Ergebnisses: \(b = \frac{30{,}0}{4{,}0} = 7{,}5\,\text{cm}\).

Die Länge der Strecke \(b\) beträgt \(7{,}5\,\text{cm}\).

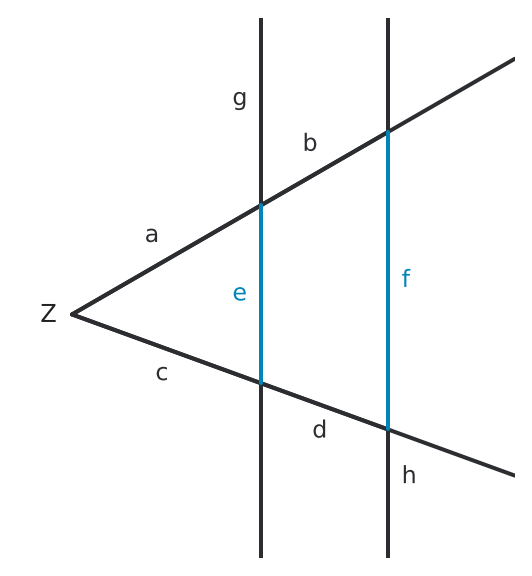

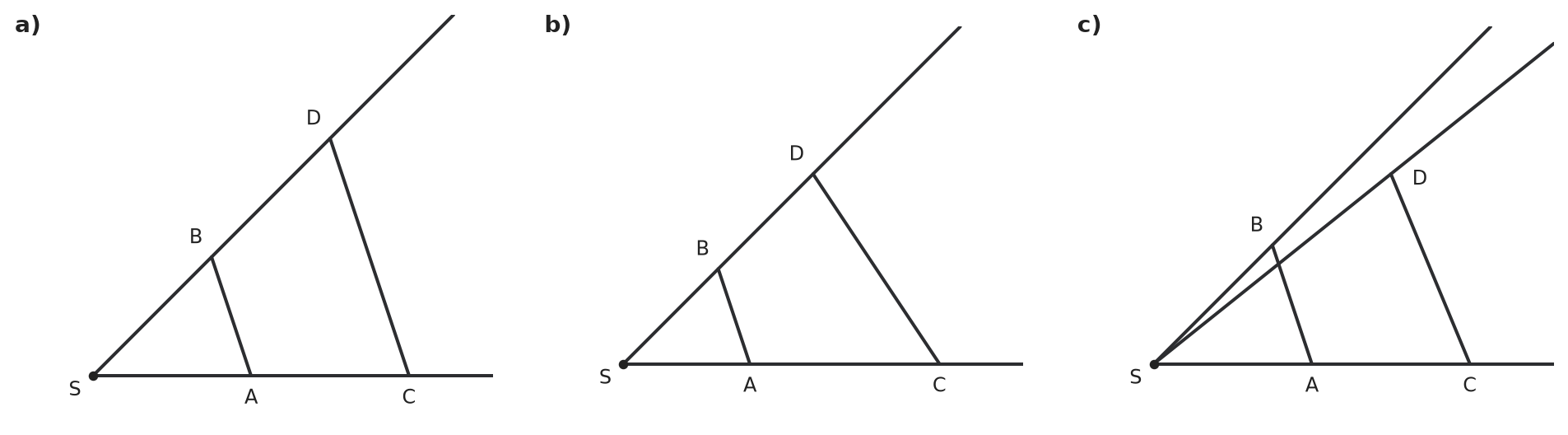

- Überlege, welcher Strahlensatz (1. oder 2.) die gesuchten Strecken miteinander verknüpft. - Der 1. Strahlensatz bezieht sich nur auf die Abschnitte auf den Strahlen. - Der 2. Strahlensatz stellt eine Beziehung zwischen den Parallelen und den Strahlenabschnitten her. - Achte darauf, dass die Strecken immer vom Scheitelpunkt \(Z\) aus gemessen werden, wenn du die Parallelen einbeziehst.

Mithilfe des 1. und 2. Strahlensatzes lassen sich die Verhältnisse bestimmen: 1. Nach dem 1. Strahlensatz verhalten sich die Abschnitte auf einem Strahl wie die entsprechenden Abschnitte auf dem anderen Strahl: \(\frac{a}{a+b} = \frac{c}{c+d}\). Also ist \(x = c\) und \(y = c+d\). 2. Nach dem 1. Strahlensatz gilt auch: \(\frac{c}{d} = \frac{a}{b}\). Also ist \(x = a\) und \(y = b\). 3. Nach dem 2. Strahlensatz verhalten sich die Längen der Parallelen wie die vom Scheitelpunkt \(Z\) aus gemessenen Längen auf den Strahlen: \(\frac{e}{f} = \frac{a}{a+b}\) oder \(\frac{e}{f} = \frac{c}{c+d}\). Also gibt es hier zwei Lösungen für \(x\) und \(y\).

a) \(x = c\); \(y = c+d\) b) \(x = a\); \(y = b\) c) \(x = a\) und \(y = a+b\) oder \(x = c\) und \(y = c+d\)

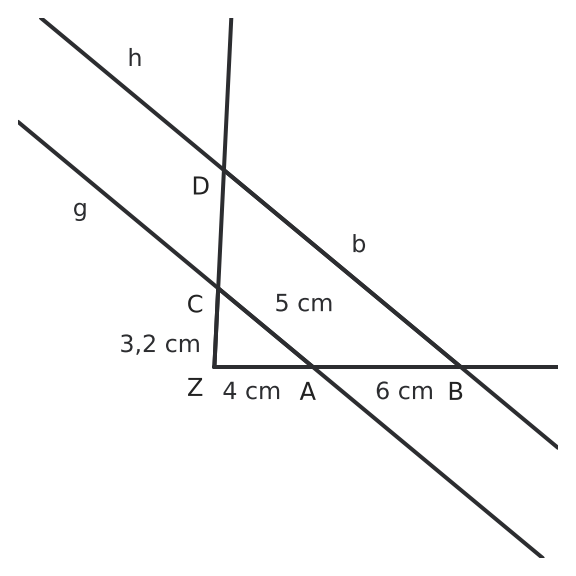

- Überlege dir zuerst, welche Strecken auf demselben Strahl liegen und in welchem Verhältnis sie zueinander stehen. - Wie lang ist der gesamte Strahlabschnitt vom Scheitelpunkt \(Z\) bis zum Punkt \(C\)? - Kannst du ein Verhältnis aufstellen, in dem die gesuchte Teilstrecke vorkommt oder aus dem sie berechnet werden kann? - Achte darauf, dass du immer die Längen vom Scheitelpunkt \(Z\) aus betrachtest, wenn du die Verhältnisse aufstellst.

1. Identifikation des 1. Strahlensatzes für die V-Figur: Da \(g \parallel h\), gilt das Verhältnis \(\frac{\overline{ZA}}{\overline{ZC}} = \frac{\overline{ZB}}{\overline{ZD}}\). 2. Berechnung der Gesamtlänge \(\overline{ZC}\): \(\overline{ZC} = \overline{ZA} + \overline{AC} = 4\,\text{cm} + 6\,\text{cm} = 10\,\text{cm}\). 3. Aufstellen der Gleichung nach dem 1. Strahlensatz: \(\frac{4}{10} = \frac{5}{\overline{ZD}}\). 4. Lösen nach \(\overline{ZD}\): \(\overline{ZD} = \frac{5 \cdot 10}{4} = 12{,}5\,\text{cm}\). 5. Berechnung der gesuchten Teilstrecke \(\overline{BD}\): \(\overline{BD} = \overline{ZD} - \overline{ZB} = 12{,}5\,\text{cm} - 5\,\text{cm} = 7{,}5\,\text{cm}\).

Die Strecke \(\overline{BD}\) ist \(7{,}5\,\text{cm}\) lang.

- Welche Strahlensatz-Figur erkennst du in der Zeichnung? - Finde den Scheitelpunkt \(S\), an dem sich die Geraden kreuzen. - Überlege, welche Abschnitte auf derselben Geraden liegen und zueinander gehören. - Denke daran, dass das Verhältnis der Parallelstrecken dem Verhältnis der Streckenabschnitte vom Scheitelpunkt aus entspricht.

1. Identifikation der Strahlensatz-Figur: Es handelt sich um eine X-Figur (Scheitelpunktfigur). 2. Anwendung des 1. Strahlensatzes für die Teilstrecken auf den sich schneidenden Geraden: \(\frac{SA}{SB} = \frac{SC}{SD}\). 3. Bestimmung des Verhältnisses anhand der bekannten Werte auf der ersten Geraden: \(\frac{SA}{SB} = \frac{5}{10} = 0{,}5\). 4. Berechnung von \(x\) durch Anwendung des Verhältnisses auf die zweite Gerade: \(\frac{x}{6} = 0{,}5 \implies x = 3\). 5. Anwendung des 2. Strahlensatzes für die parallelen Strecken \(\overline{AC}\) und \(\overline{BD}\): \(\frac{AC}{BD} = \frac{SA}{SB}\). 6. Berechnung von \(y\): \(\frac{4}{y} = 0{,}5 \implies y = \frac{4}{0{,}5} = 8\).

\(x = 3\) und \(y = 8\)

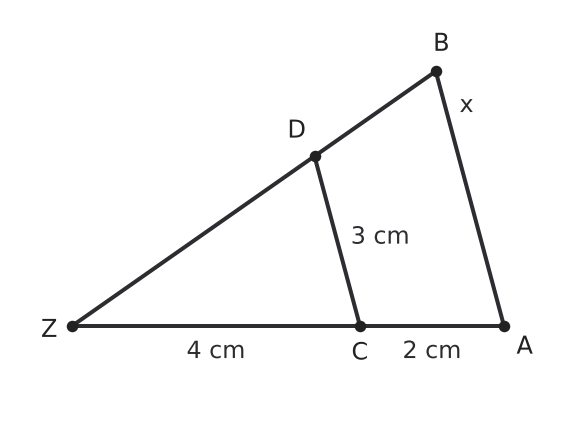

- Achte darauf, welche Strecken vom Scheitelpunkt \(Z\) aus gemessen werden. - Der 2. Strahlensatz vergleicht die Längen der Parallelstrecken mit den Längen der Abschnitte auf den Strahlen. - Wie lang ist der gesamte Abschnitt auf dem unteren Strahl von \(Z\) bis \(A\)? - Stelle eine Verhältnisgleichung auf und stelle sie nach der gesuchten Größe um.

1. Identifiziere den 2. Strahlensatz (V-Figur), da Längen auf den Strahlen und auf den Parallelen gegeben sind. 2. Bestimme zuerst die Gesamtlänge des Strahlabschnitts \(\overline{ZA} = \overline{ZC} + \overline{CA} = 4\,\text{cm} + 2\,\text{cm} = 6\,\text{cm}\). 3. Stelle das Verhältnis der parallelen Strecken zu den zugehörigen Strahlabschnitten auf: \(\frac{\overline{ZC}}{\overline{ZA}} = \frac{\overline{CD}}{\overline{AB}}\). 4. Setze die bekannten Werte in die Gleichung ein: \(\frac{4}{6} = \frac{3}{x}\). 5. Löse nach \(x\) auf: \(4x = 18 \Rightarrow x = 4{,}5\). 6. Die gesuchte Länge beträgt \(4{,}5\,\text{cm}\).

Die Länge \(x\) der Strecke \(\overline{AB}\) beträgt \(4{,}5\,\text{cm}\).

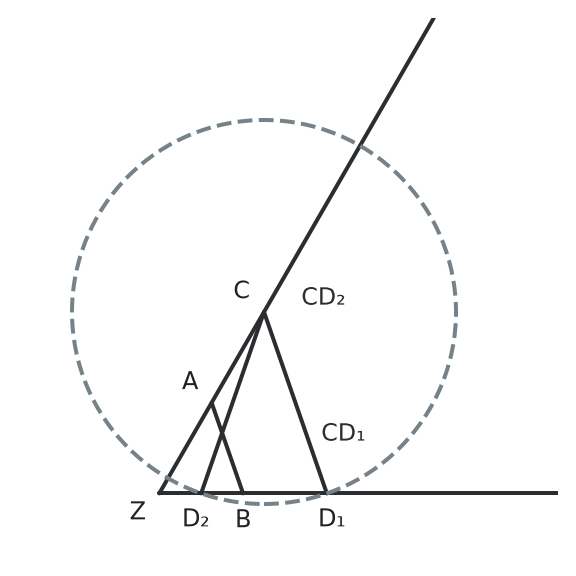

- Erinnere dich an die Umkehrung des ersten Strahlensatzes. - Vergleiche für jede Verbindungsgerade die Abstände vom Scheitelpunkt \(Z\) auf den beiden Strahlen. - Welche Quotienten müssen übereinstimmen, damit du auf Parallelität schließen darfst?

1. Nach der Umkehrung des ersten Strahlensatzes sind zwei Verbindungsgeraden parallel, wenn die Abstände ihrer Schnittpunkte vom Scheitelpunkt auf beiden Strahlen dasselbe Verhältnis haben. 2. Für \(g\) und \(h\) gilt \(\frac{|ZA_1|}{|ZA_2|}=\frac{3{,}0}{2{,}0}=1{,}5\) und \(\frac{|ZB_1|}{|ZB_2|}=\frac{6{,}0}{4{,}0}=1{,}5\). Daher ist \(g\parallel h\). 3. Für \(k\) gilt \(\frac{|ZC_1|}{|ZC_2|}=\frac{9{,}0}{5{,}5}\approx 1{,}64\). Dieses Verhältnis unterscheidet sich von \(1{,}5\). 4. Somit ist \(k\) weder zu \(g\) noch zu \(h\) parallel.

Die Geraden \(g\) und \(h\) sind zueinander parallel. Die Gerade \(k\) ist zu keiner der beiden anderen Geraden parallel.

- Welchen Strahlensatz kannst du verwenden, wenn du Längen auf den beiden Strahlen vergleichst? - Achte beim zweiten Strahlensatz darauf, immer die Entfernungen vom Scheitelpunkt \(S\) aus zu messen. - Überlege dir, welche Teilstrecken zusammen eine Gesamtlänge auf einem Strahl ergeben.

1. Anwendung des ersten Strahlensatzes: Die Abschnitte auf den Strahlen verhalten sich proportional. Es gilt \(\frac{CD}{SC} = \frac{AB}{SA}\). Mit den gegebenen Werten folgt \(\frac{y}{5} = \frac{6}{4}\), also \(y = 7{,}5\). 2. Anwendung des zweiten Strahlensatzes: Die Längen der Parallelstrecken verhalten sich wie die Gesamtabstände vom Scheitelpunkt \(S\). Es gilt \(\frac{BD}{AC} = \frac{SB}{SA}\). 3. Dabei ist \(SB = SA + AB = 4 + 6 = 10\). Daher gilt \(\frac{x}{3} = \frac{10}{4}\), also \(x = 7{,}5\).

Die gesuchten Längen sind \(x = 7{,}5\) und \(y = 7{,}5\).

- Überlege dir, welcher Strahlensatz das Verhältnis von Teilstrecken auf zwei Strahlen beschreibt. - Stelle eine Gleichung auf, die die Verhältnisse der entsprechenden Abschnitte gegenüberstellt. - Achte darauf, dass die Strecken im Zähler und Nenner jeweils zum gleichen Strahl gehören.

1. Identifikation der gegebenen Strecken auf den beiden Strahlen mit dem gemeinsamen Scheitelpunkt \(Z\): \(ZA = 3\,\text{cm}\), \(AB = 4{,}5\,\text{cm}\) und \(ZC = 4\,\text{cm}\). 2. Anwendung des 1. Strahlensatzes für Abschnitte auf den Strahlen: \(\frac{ZA}{AB} = \frac{ZC}{CD}\). 3. Einsetzen der bekannten Werte in die Verhältnisgleichung: \(\frac{3}{4{,}5} = \frac{4}{x}\). 4. Auflösen der Gleichung nach \(x\): \(x = \frac{4 \cdot 4{,}5}{3} = \frac{18}{3} = 6\). Die gesuchte Teilstrecke \(\overline{CD}\) ist \(6\,\text{cm}\) lang.

\(x = 6\,\text{cm}\)

- Welche der beiden Strahlensätze hilft dir weiter, wenn Längen der Parallelstrecken gegeben sind? - Achte beim Aufstellen des Verhältnisses darauf, immer vom Scheitelpunkt \(Z\) auszugehen. - Überlege dir, wie du die Gesamtlänge eines Strahls aus den Teilabschnitten zusammensetzen kannst.

1. Für \(x\) gilt nach dem zweiten Strahlensatz \(\frac{ZA}{ZB}=\frac{AC}{BD}\), also \(\frac{4}{4+x}=\frac{3}{9}=\frac{1}{3}\). Daraus folgen \(12=4+x\) und \(x=8\,\text{cm}\). 2. Für \(y\) gilt entsprechend \(\frac{ZC}{ZD}=\frac{AC}{BD}\), also \(\frac{5}{5+y}=\frac{3}{9}=\frac{1}{3}\). Daraus folgen \(15=5+y\) und \(y=10\,\text{cm}\).

\(x = 8\,\text{cm}\) und \(y = 10\,\text{cm}\)

- Erinnere dich an die Strahlensätze für die X-Figur. Welche Abschnitte entsprechen einander? - Der erste Strahlensatz vergleicht die Abschnitte auf den sich schneidenden Geraden. - Der zweite Strahlensatz bezieht die parallelen Strecken mit ein. - Versuche, eine bekannte richtige Gleichung mathematisch umzuformen, um andere Varianten zu prüfen.

1. Nach dem ersten Strahlensatz für die X-Figur gilt \(\frac{p}{q} = \frac{r}{s}\). Damit ist Aussage A korrekt. 2. Durch Umformen dieser Gleichung erhält man \(\frac{p}{r} = \frac{q}{s}\). Damit ist Aussage C korrekt. 3. Nach dem zweiten Strahlensatz gilt \(\frac{u}{v} = \frac{p}{q}\). Damit ist Aussage B korrekt. 4. Aussage D ist falsch, da das Verhältnis auf der rechten Seite umgekehrt wurde.

Die korrekten Aussagen sind A, B und C.

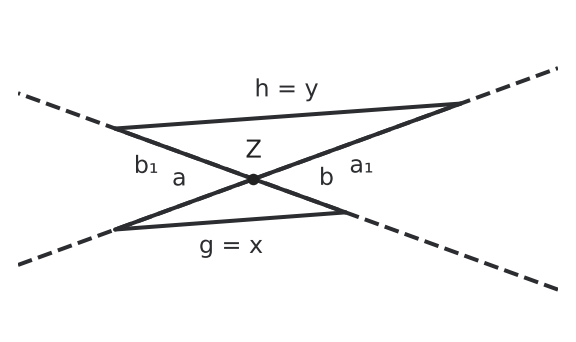

- Identifiziere zuerst, welche Strecken in der X-Figur einander entsprechen. - Überlege, ob du ein Verhältnis zwischen Abschnitten auf den Strahlen oder ein Verhältnis mit den parallelen Strecken benötigst. - Stelle die passende Verhältnisgleichung auf und löse sie nach der gesuchten Größe auf.

1. Für Teilaufgabe a) wird der erste Strahlensatz für die X-Figur angewendet: Das Verhältnis der Streckenabschnitte auf der einen Geraden entspricht dem Verhältnis der entsprechenden Abschnitte auf der anderen Geraden. Es gilt: \(\frac{a}{a_1} = \frac{b}{b_1}\). 2. Einsetzen der Werte ergibt \(\frac{3}{4{,}5} = \frac{2}{b_1}\). Auflösen nach \(b_1\): \(b_1 = \frac{2 \cdot 4{,}5}{3} = 3\,\text{cm}\). 3. Für Teilaufgabe b) wird der zweite Strahlensatz verwendet: Das Verhältnis der Parallelstrecken entspricht dem Verhältnis der Abstände vom Scheitelpunkt auf einem der Strahlen. Es gilt: \(\frac{a}{a_1} = \frac{x}{y}\). 4. Einsetzen der Werte ergibt \(\frac{4}{10} = \frac{3{,}2}{y}\). Auflösen nach \(y\): \(y = \frac{3{,}2 \cdot 10}{4} = 8\,\text{cm}\).

a) \(b_1 = 3\,\text{cm}\) b) \(y = 8\,\text{cm}\)

- Identifiziere zuerst den Scheitelpunkt der Figur, von dem die Strahlen ausgehen. - Welche Strecken liegen auf derselben Geraden? - Welche Strecken sind parallel? - Achte beim Aufstellen der Verhältnisse darauf, dass die Streckenpaare jeweils vom Scheitelpunkt aus betrachtet werden.

1. Da \(AB \parallel CD\) gilt, handelt es sich um eine Strahlensatzfigur mit dem Scheitelpunkt \(Z\) in Form einer X-Figur. 2. Berechnung der Länge der Strecke \(\overline{ZB}\) mit dem ersten Strahlensatz: \(\frac{|ZB|}{|ZD|} = \frac{|ZA|}{|ZC|}\) \(\frac{|ZB|}{15\,\text{cm}} = \frac{5\,\text{cm}}{12{,}5\,\text{cm}} = 0{,}4\) Daraus folgt: \(|ZB| = 15\,\text{cm} \cdot 0{,}4 = 6\,\text{cm}\). 3. Berechnung der Länge der parallelen Strecke \(\overline{CD}\) mit dem zweiten Strahlensatz: \(\frac{|CD|}{|AB|} = \frac{|ZC|}{|ZA|}\) \(\frac{|CD|}{4\,\text{cm}} = \frac{12{,}5\,\text{cm}}{5\,\text{cm}} = 2{,}5\) Daraus folgt: \(|CD| = 4\,\text{cm} \cdot 2{,}5 = 10\,\text{cm}\).

Die Längen der Strecken betragen \(|ZB| = 6\,\text{cm}\) und \(|CD| = 10\,\text{cm}\).

- Überlege dir zuerst, welchen Scheitelpunkt die Strahlensatzfigur hat. - Welche Strecken auf den Strahlen gehören zusammen? - Erinnere dich an den Unterschied zwischen dem ersten und dem zweiten Strahlensatz. - Wie hängen die Längen auf den Strahlen mit den Längen der Parallelstrecken zusammen?

1. Da \(g\parallel h\), ist der Streckfaktor \(k=\frac{\overline{ZB}}{\overline{ZA}}=\frac{4\,\text{cm}+6\,\text{cm}}{4\,\text{cm}}=2{,}5\). 2. Nach dem zweiten Strahlensatz gilt \(\frac{b}{5\,\text{cm}}=2{,}5\). Daher ist \(b=12{,}5\,\text{cm}\). 3. Nach dem ersten Strahlensatz gilt \(\frac{\overline{ZD}}{3{,}2\,\text{cm}}=2{,}5\). Daher ist \(\overline{ZD}=8\,\text{cm}\).

a) \(b=12{,}5\,\text{cm}\) b) \(\overline{ZD}=8\,\text{cm}\)

- Welches Teilverhältnis erzeugt der Mittelpunkt \(K\) auf der Seite \(AB\)? - Welche Beziehung zwischen den Teilverhältnissen auf \(AB\) und \(BC\) wäre notwendig, wenn \(KP\) parallel zu \(AC\) wäre? - Vergleiche diese notwendige Bedingung mit der Angabe über \(P\).

1. Weil \(K\) der Mittelpunkt von \(AB\) ist, gilt \(AK:KB = 1:1\). 2. Wäre \(KP \parallel AC\), dann müssten nach dem ersten Strahlensatz die entsprechenden Teilverhältnisse auf den beiden Strahlen durch \(B\) übereinstimmen. 3. Dann müsste also auch \(BP:PC = 1:1\) gelten, und \(P\) wäre der Mittelpunkt von \(BC\). 4. Das widerspricht der Angabe, dass \(P\) nicht der Mittelpunkt von \(BC\) ist. Daher kann \(KP\) nicht parallel zu \(AC\) sein.

Nein. Aus \(KP \parallel AC\) würde nach dem ersten Strahlensatz \(AK:KB = BP:PC\) folgen. Wegen \(AK:KB = 1:1\) müsste \(P\) dann der Mittelpunkt von \(BC\) sein, im Widerspruch zur Angabe.

- Welche beiden Strecken vom selben Eckpunkt aus werden durch die Mittelpunkte jeweils halbiert? - Was erlaubt dir die Umkehrung des ersten Strahlensatzes aus zwei gleichen Teilungsverhältnissen zu folgern? - Welches Verhältnis der parallelen Seiten erhältst du anschließend mit dem zweiten Strahlensatz? - Wie verändert sich der Umfang, wenn jede Seite mit demselben Faktor skaliert wird?

1. Weil \(A_1\) und \(B_1\) Mittelpunkte sind, gilt vom Scheitel \(C\) aus \(\frac{CA_1}{CB}=\frac{CB_1}{CA}=\frac{1}{2}\). Nach der Umkehrung des ersten Strahlensatzes ist daher \(A_1B_1\parallel AB\). 2. Mit dem zweiten Strahlensatz folgt \(\frac{A_1B_1}{AB}=\frac{CA_1}{CB}=\frac{1}{2}\). Entsprechend erhält man auch für die beiden anderen Seiten des Mittendreiecks den Faktor \(\frac{1}{2}\). 3. Deshalb skaliert auch der Umfang mit \(\frac{1}{2}\): \(U_{A_1B_1C_1}=\frac{1}{2}\cdot42\,\text{cm}=21\,\text{cm}\).

Der Umfang des Dreiecks \(A_1B_1C_1\) beträgt \(21\,\text{cm}\).

- Identifiziere die entsprechenden Seiten in den ähnlichen Dreiecken. - Das Verhältnis der parallelen Abschnitte ist gleich dem Verhältnis der Entfernungen vom Scheitelpunkt.

1. In der V-Figur mit \(AC \parallel BD\) gilt nach dem Strahlensatz: \(\frac{BD}{AC} = \frac{SB}{SA}\). 2. Die Länge von \(SB\) ist \(SA + AB = 8 + 12 = 20\). 3. Einsetzen der Werte: \(\frac{x}{6} = \frac{20}{8}\). 4. Berechnung von \(x\): \(x = 6 \cdot 2{,}5 = 15\).

\(x = 15\)

- Welches Verhältnis entsteht auf \(BC\), weil \(M\) der Mittelpunkt ist? - Welche Strecken sind zu \(AB\) beziehungsweise \(AC\) parallel? - Übertrage das Verhältnis \(1{:}2\) mit den Strahlensätzen zuerst auf die Teilstrecken der Dreiecksseiten und dann auf die parallelen Strecken.

1. Weil \(M\) der Mittelpunkt von \(BC\) ist, gilt \(\frac{CM}{CB} = \frac{BM}{BC} = \frac{1}{2}\). 2. Aus \(ME \parallel AB\) folgt mit den Strahlensätzen \(\frac{CE}{CA} = \frac{CM}{CB} = \frac{1}{2}\) und \(\frac{ME}{AB} = \frac{CM}{CB} = \frac{1}{2}\). Daher sind \(CE = 10\,\text{m}\), \(AE = 10\,\text{m}\) und \(ME = 8\,\text{m}\). 3. Aus \(MF \parallel AC\) folgt entsprechend \(\frac{BF}{BA} = \frac{BM}{BC} = \frac{1}{2}\) und \(\frac{MF}{AC} = \frac{BM}{BC} = \frac{1}{2}\). Somit sind \(BF = 8\,\text{m}\), \(AF = 8\,\text{m}\) und \(MF = 10\,\text{m}\). 4. Der Umfang ist \(U = AF + FM + ME + EA = 8\,\text{m} + 10\,\text{m} + 8\,\text{m} + 10\,\text{m} = 36\,\text{m}\).

Der Umfang von \(AFME\) beträgt \(36\,\text{m}\).

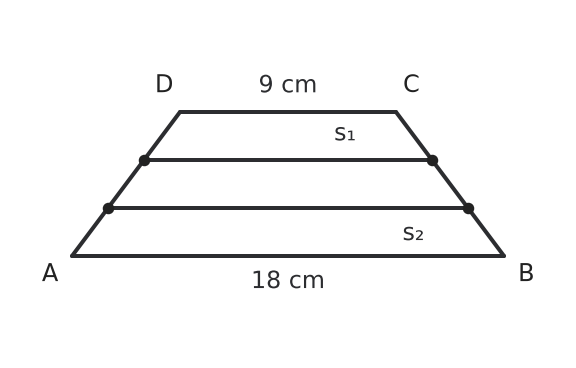

- Verlängere die beiden Schenkel gedanklich, bis sie sich schneiden. Welche Strahlensatzfigur entsteht? - Was folgt aus dem Verhältnis der beiden Grundseiten für die Abstände vom neuen Scheitelpunkt? - Wie viele gleich lange Teilabschnitte liegen dann vom Scheitelpunkt bis zu \(CD\), \(s_1\), \(s_2\) und \(AB\)?

1. Verlängert man die Schenkel \(AD\) und \(BC\) über \(D\) beziehungsweise \(C\) hinaus, treffen sie sich in einem Punkt \(S\). Wegen \(CD\parallel s_1\parallel s_2\parallel AB\) entstehen Strahlensatzfiguren mit Scheitelpunkt \(S\). 2. Aus \(\frac{AB}{CD}=\frac{18}{9}=2\) folgt mit dem zweiten Strahlensatz auch \(\frac{SA}{SD}=2\). Daher ist \(AD=SA-SD=SD\). 3. Da \(AD\) in drei gleich lange Abschnitte geteilt ist, entspricht \(SD\) drei solchen Abschnitten. Vom Scheitelpunkt \(S\) bis zu \(CD,s_1,s_2,AB\) liegen damit insgesamt \(3,4,5,6\) gleich große Abschnitte. 4. Nach dem zweiten Strahlensatz gilt deshalb \(\frac{s_1}{CD}=\frac{4}{3}\). Somit ist \(s_1=9\,\text{cm}\cdot\frac{4}{3}=12\,\text{cm}\). 5. Ebenso gilt \(\frac{s_2}{CD}=\frac{5}{3}\). Daher ist \(s_2=9\,\text{cm}\cdot\frac{5}{3}=15\,\text{cm}\).

Die Längen betragen \(s_1 = 12\,\text{cm}\) und \(s_2 = 15\,\text{cm}\).

- Siehst du zwei Dreiecke, die die gleiche Form haben? Warum ist das so? - Kannst du ein Verhältnis zwischen den bekannten Seitenlängen aufstellen? - Wie hängen die gesuchte Teilstrecke und die gegebene Gesamtstrecke zusammen?

1. Identifikation ähnlicher Dreiecke: \(\triangle ABC \sim \triangle EDC\) aufgrund der parallelen Seiten (Stufen- oder Wechselwinkel) 2. Aufstellen des Längenverhältnisses: \(\frac{CE}{BC} = \frac{DE}{AB} = \frac{10}{6} = \frac{5}{3}\) 3. Nutzung der Gesamtstrecke \(BE\): \(BC + CE = 24\) 4. Einsetzen und Lösen der Gleichung: \(\frac{3}{5}CE + CE = 24 \Rightarrow \frac{8}{5}CE = 24 \Rightarrow CE = 15\)

15

- Wie hängen die Seitenlängen des kleinen Dreiecks mit denen des großen Dreiecks zusammen, wenn die Linien parallel sind? - Achte darauf, welche Seitenlängen du für das Verhältnis benutzt – immer vom gemeinsamen Eckpunkt aus messen. - Wenn du den Längenfaktor kennst, wie berechnest du daraus den Faktor für die Fläche? - Wie setzt sich die Fläche des großen Dreiecks aus den Teilflächen zusammen?

1. Berechnung der Gesamtlänge der Seite \(AC\): \(AC = CD + DA = 6\,\text{cm} + 9\,\text{cm} = 15\,\text{cm}\). 2. Bestimmung des Ähnlichkeitsfaktors \(k\): \(k = \frac{CD}{AC} = \frac{6}{15} = 0{,}4\). 3. Das Verhältnis der Flächeninhalte entspricht \(k^2\): \(k^2 = (0{,}4)^2 = 0{,}16\). Somit verhalten sich die Flächen wie \(0{,}16 : 1\) bzw. \(16 : 100 = 4 : 25\). 4. Berechnung des Flächeninhalts von Dreieck \(DEC\): \(A_{DEC} = 0{,}16A_{ABC} = 0{,}16 \cdot 75\,\text{cm}^2 = 12\,\text{cm}^2\). 5. Berechnung der Fläche des Trapezes \(ABED\) durch Subtraktion: \(A_{\text{Trapez}} = A_{ABC} - A_{DEC} = 75\,\text{cm}^2 - 12\,\text{cm}^2 = 63\,\text{cm}^2\).

a) Der Ähnlichkeitsfaktor ist \(k = 0{,}4\). b) Das Verhältnis der Flächeninhalte beträgt \(k^2 = 0{,}16\) (oder \(4 : 25\)). c) Der Flächeninhalt des Trapezes \(ABED\) beträgt \(63\,\text{cm}^2\).

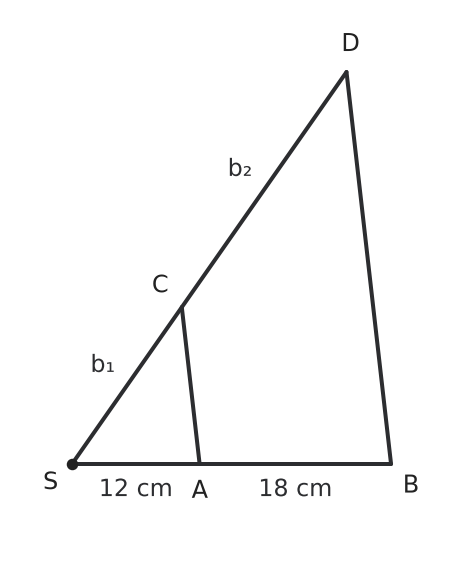

- Welche Teilstrecken entsprechen einander auf den beiden Strahlen? - Kannst du die Gesamtlänge des ersten Strahls bestimmen, um sie mit der Gesamtlänge des zweiten Strahls zu vergleichen? - Gibt es eine Möglichkeit, den zweiten Abschnitt direkt zu berechnen oder ist es einfacher, ihn von der Gesamtlänge abzuziehen?

1. Berechnung der Gesamtlänge auf dem ersten Strahl: \(a_{\text{ges}} = 12\,\text{cm} + 18\,\text{cm} = 30\,\text{cm}\). 2. Anwendung des 1. Strahlensatzes für Teil a): \(\frac{b_1}{b_{\text{ges}}} = \frac{a_1}{a_{\text{ges}}}\). 3. Einsetzen der Werte: \(\frac{b_1}{45} = \frac{12}{30}\). 4. Berechnung von \(b_1\): \(b_1 = \frac{12 \cdot 45}{30} = \frac{540}{30} = 18\,\text{cm}\). 5. Berechnung des verbleibenden Abschnitts für Teil b): \(b_2 = b_{\text{ges}} - b_1 = 45\,\text{cm} - 18\,\text{cm} = 27\,\text{cm}\). 6. Alternativ für b) über den Strahlensatz: \(\frac{b_2}{b_1} = \frac{a_2}{a_1} \Rightarrow \frac{b_2}{18} = \frac{18}{12} \Rightarrow b_2 = 18 \cdot 1{,}5 = 27\,\text{cm}\).

a) Der Abschnitt \(b_1\) ist \(18\,\text{cm}\) lang. b) Der Abschnitt \(b_2\) ist \(27\,\text{cm}\) lang.

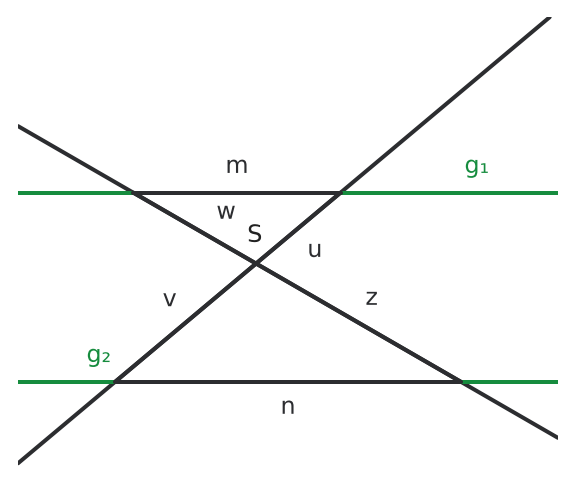

- Identifiziere zuerst den Schnittpunkt \(S\) der beiden Geraden. - Überlege, welche Streckenpaare einander entsprechen. - Beim 2. Strahlensatz entspricht das Verhältnis der beiden Parallelstrecken dem Verhältnis der zugehörigen Strecken vom Schnittpunkt \(S\) zu den Parallelen.

Bei der vorliegenden X-Figur (der Schnittpunkt \(S\) liegt zwischen den Parallelen) gelten die Strahlensätze analog: 1. Nach dem 1. Strahlensatz verhalten sich die vom Schnittpunkt \(S\) zu den Parallelen gemessenen Strecken auf der einen Geraden wie die entsprechenden Strecken auf der anderen Geraden: \(\frac{u}{v} = \frac{w}{z}\). Somit ist \(p = w\) und \(q = z\). 2. Nach dem 2. Strahlensatz verhalten sich die Längen der Parallelstrecken wie die vom Schnittpunkt \(S\) aus gemessenen Strecken auf den beiden Geraden: \(\frac{m}{n} = \frac{u}{v}\) oder \(\frac{m}{n} = \frac{w}{z}\). Hier gibt es also zwei Möglichkeiten: \(p = u\), \(q = v\) oder \(p = w\), \(q = z\). 3. Durch Umformen des 1. Strahlensatzes \(\frac{u}{v} = \frac{w}{z}\) erhält man \(\frac{w}{u} = \frac{z}{v}\). Also ist \(p = u\) und \(q = v\).

a) \(p = w\); \(q = z\) b) \(p = u\) und \(q = v\) oder \(p = w\) und \(q = z\) c) \(p = u\); \(q = v\)

- Identifiziere zuerst, welche der gegebenen Variablen Gesamtlängen und welche nur Teilabschnitte bezeichnen. - Für die Berechnung der Parallelstrecken \(c\) und \(d\) musst du die Entfernungen vom Scheitelpunkt \(S\) verwenden. - Wie hängen die Abschnitte auf dem unteren Strahl mit der Gesamtlänge \(f\) zusammen?

1. Berechnung von \(d\) mit dem 2. Strahlensatz: Das Verhältnis der Parallelstrecken entspricht dem Verhältnis der Entfernungen zum Scheitelpunkt. \(\frac{c}{d} = \frac{b}{a} \Rightarrow \frac{6}{d} = \frac{8}{12}\). \(d = \frac{6 \cdot 12}{8} = \frac{72}{8} = 9\). 2. Berechnung von \(e\) mit dem 1. Strahlensatz: Der untere Strahl wird durch die Parallelen in zwei Teile geteilt. Der innere Teil ist \(f - e\). Es gilt: \(\frac{f-e}{f} = \frac{b}{a} \Rightarrow \frac{15-e}{15} = \frac{8}{12} = \frac{2}{3}\). \(15-e = 15 \cdot \frac{2}{3} = 10\). Daraus folgt \(e = 15 - 10 = 5\).

Die gesuchten Längen sind \(d = 9\) und \(e = 5\).

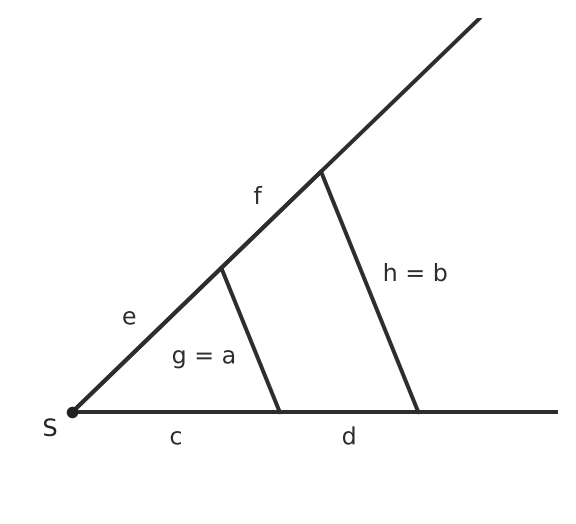

- Überlege dir zuerst, welche Strecken auf demselben Strahl liegen und welche auf den parallelen Geraden. - Der erste Strahlensatz vergleicht Streckenabschnitte auf den beiden Strahlen miteinander. - Der zweite Strahlensatz stellt eine Beziehung zwischen den Abschnitten auf den Strahlen und den Abschnitten auf den Parallelstrecken her. - Achte beim zweiten Strahlensatz darauf, dass die Strecken auf den Strahlen immer vom gemeinsamen Scheitelpunkt \(Z\) aus gemessen werden müssen.

1. Nach dem ersten Strahlensatz verhalten sich Teilstücke auf dem einen Strahl wie die entsprechenden Teilstücke auf dem anderen Strahl: \(\frac{p}{q} = \frac{s}{t}\). 2. Nach dem zweiten Strahlensatz verhalten sich die Längen der Parallelstrecken wie die vom Scheitelpunkt aus gemessenen Längen auf den Strahlen: \(\frac{a}{b} = \frac{p}{p+q}\). 3. Ebenso gilt für die Parallelen \(b\) und \(c\): \(\frac{b}{c} = \frac{s+t}{s+t+u}\). 4. Wiederum nach dem ersten Strahlensatz gilt für die weiteren Teilstücke: \(\frac{q}{r} = \frac{t}{u}\).

a) \(t\) b) \(p+q\) c) \(b\) d) \(t\)

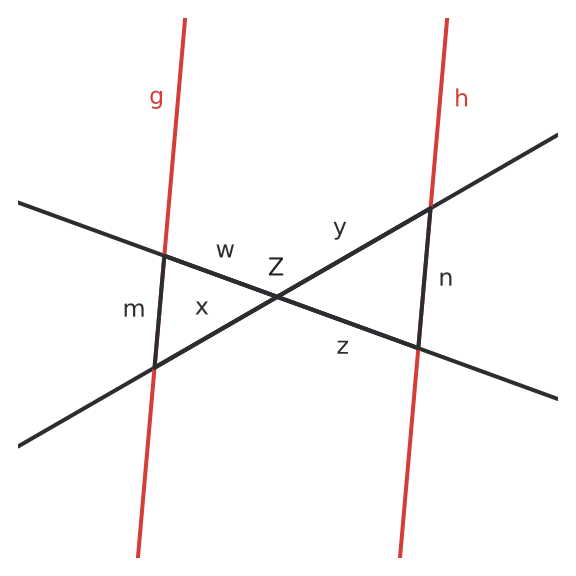

- Identifiziere den Scheitelpunkt \(Z\), an dem sich die beiden Geraden kreuzen. - Erinnere dich daran, dass sich bei parallelen Geraden die Verhältnisse der gegenüberliegenden Teilstücke entsprechen. - Überlege dir, wie man eine Verhältnisgleichung erweitern kann, wenn im Zähler eine Summe ganzer Teilstrecken steht.

1. Erster Strahlensatz: Die Abschnitte auf der einen Geraden verhalten sich wie die entsprechenden Abschnitte auf der anderen Geraden, also \(\frac{x}{y} = \frac{w}{z}\). 2. Zweiter Strahlensatz: Das Verhältnis der parallelen Strecken entspricht dem Verhältnis der vom Scheitelpunkt \(Z\) aus gemessenen Strecken auf einer Geraden: \(\frac{m}{n} = \frac{x}{y}\). 3. Durch Umformen des zweiten Strahlensatzes, etwa \(\frac{m}{w} = \frac{n}{z}\), erhält man \(\frac{z}{n} = \frac{w}{m}\). 4. Aus \(\frac{x}{y} = \frac{w}{z}\) folgt durch Addition von \(1\) auf beiden Seiten: \(\frac{x+y}{y} = \frac{w+z}{z}\).

a) \(z\) b) \(x\) c) \(m\) d) \(z\)

- Kannst du eine Verhältnisgleichung aufstellen, die nur die Unbekannte \(x\) enthält? - Erinnere dich daran, dass das Verhältnis der parallelen Strecken dem Verhältnis der Entfernungen vom Scheitelpunkt \(S\) entspricht. - Überprüfe am Ende, ob die Verhältnisse auf beiden Strahlen gleich sind.

1. Für \(x\) gilt nach dem ersten Strahlensatz \(\frac{SB}{SA} = \frac{SD}{SC}\). Dabei ist \(SB = x + 9\) und \(SD = 4 + 6 = 10\). 2. Damit folgt \(\frac{x+9}{x} = \frac{10}{4}\). Auflösen ergibt \(x+9=2{,}5x\), also \(x=6\). 3. Für \(y\) gilt nach dem zweiten Strahlensatz \(\frac{BD}{AC} = \frac{SD}{SC}\). Somit ist \(\frac{10}{y} = \frac{10}{4}\), also \(y=4\).

Die fehlenden Werte sind \(x = 6\) und \(y = 4\).

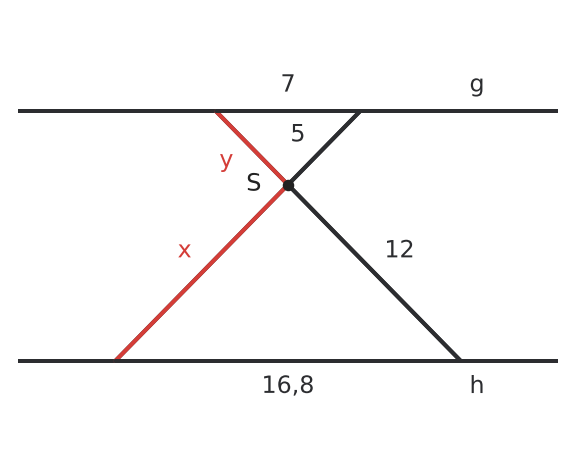

- Bei der X-Figur liegen die entsprechenden Streckenabschnitte auf gegenüberliegenden Seiten des Schnittpunkts. - Das Verhältnis der gegenüberliegenden Abschnitte auf einer Geraden entspricht dem Verhältnis der parallelen Strecken. - Versuche, für jede Unbekannte eine eigene Verhältnisgleichung aufzustellen.

1. Berechnung von \(x\) mit dem zweiten Strahlensatz in der X-Figur: \(\frac{SB}{SA}=\frac{BD}{AC}\). Einsetzen: \(\frac{x}{5}=\frac{16{,}8}{7}=2{,}4\). Daher ist \(x=12\). 2. Für \(y\) gilt \(\frac{SD}{SC}=\frac{BD}{AC}\). Einsetzen: \(\frac{12}{y}=2{,}4\). Daher ist \(y=5\).

Die Längen betragen \(x = 12\) und \(y = 5\).

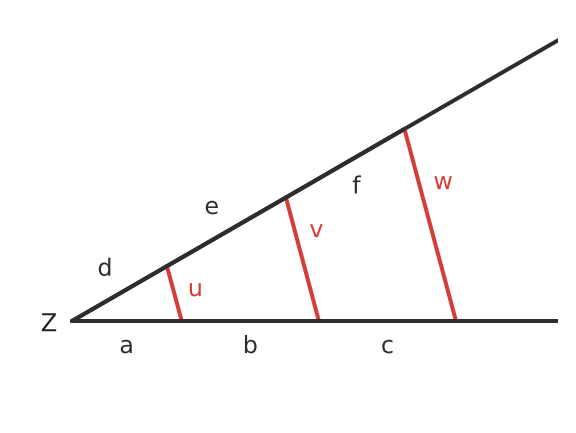

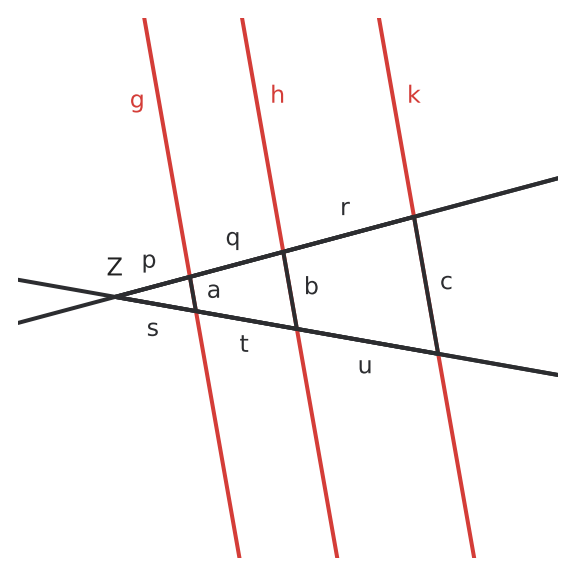

- Überlege dir, welche Strecken vom Scheitelpunkt \(Z\) aus gemessen werden. - Der erste Strahlensatz vergleicht Abschnitte auf den Strahlen. - Der zweite Strahlensatz setzt die Längen der Parallelstrecken ins Verhältnis zu den Abständen vom Scheitelpunkt. - Achte darauf, dass bei Verhältnissen mit Parallelstrecken immer die Gesamtlänge vom Scheitelpunkt aus verwendet werden muss.

Basierend auf den Strahlensätzen für die V-Figur mit drei Parallelstrecken ergeben sich folgende Zuordnungen: 1. Für die erste Gleichung betrachten wir das Verhältnis von Teilstrecken auf den beiden Strahlen vom Scheitelpunkt \(Z\) aus. Es gilt: \(\frac{ZA}{ZB} = \frac{ZD}{ZE}\). Mit den Bezeichnungen der Abbildung entspricht dies \(\frac{a}{a+b} = \frac{d}{d+e}\). Also ist \(x = d+e\). 2. Für die zweite Gleichung betrachten wir das Verhältnis der Parallelstrecken zu den entsprechenden Strahlenabschnitten vom Scheitelpunkt aus. Es gilt: \(\frac{u}{w} = \frac{ZA}{ZC}\). In Bezeichnungen der Abbildung: \(\frac{u}{w} = \frac{a}{a+b+c}\). Also ist \(y = a\). 3. Für die dritte Gleichung betrachten wir wieder das Verhältnis der Parallelstrecken. Es gilt: \(\frac{v}{u} = \frac{ZB}{ZA}\). In Bezeichnungen der Abbildung: \(\frac{v}{u} = \frac{a+b}{a}\). Also ist \(z = a+b\).

a) \(x = d+e\) b) \(y = a\) c) \(z = a+b\)

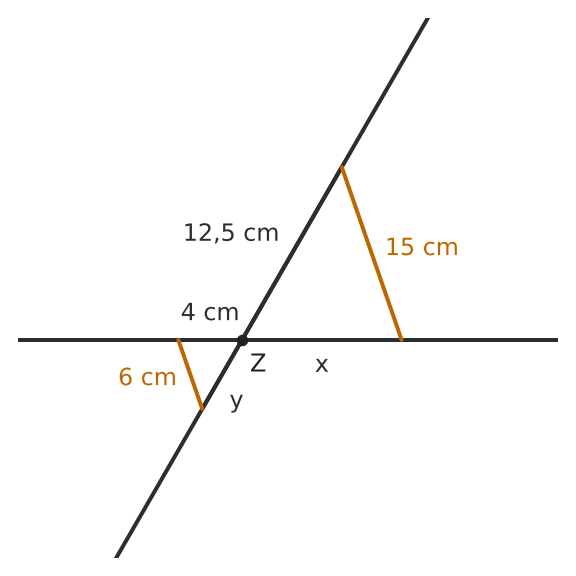

- Identifiziere zuerst den Schnittpunkt \(Z\) der beiden Geraden. - Welche Strecken bilden jeweils ein entsprechendes Paar? - Stelle ein Verhältnis auf, in dem die gesuchte Größe vorkommt. - Denke daran, dass in der X-Figur die entsprechenden Strecken proportional sind.

In der X-Figur sind entsprechende Strecken proportional. 1. Für \(x\) gilt \(\frac{ZA}{ZD}=\frac{AB}{CD}\), also \(\frac{4}{x}=\frac{6}{15}\). Daraus folgt \(6x=60\) und damit \(x=10\,\text{cm}\). 2. Für \(y\) gilt \(\frac{ZB}{ZC}=\frac{AB}{CD}\), also \(\frac{y}{12{,}5}=\frac{6}{15}=0{,}4\). Damit ist \(y=12{,}5 \cdot 0{,}4=5\,\text{cm}\).

\(x = 10\,\text{cm}\) und \(y = 5\,\text{cm}\)

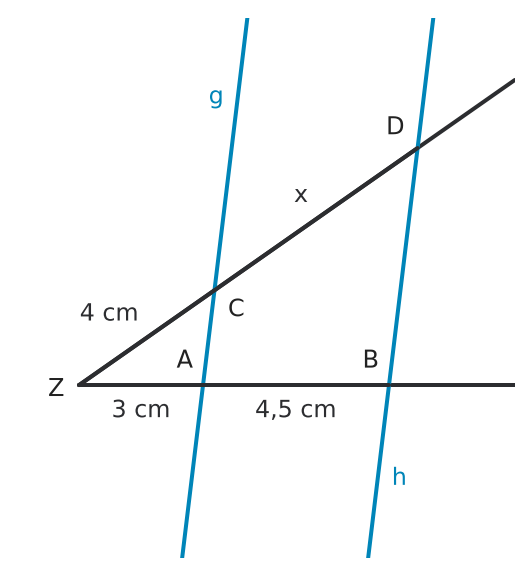

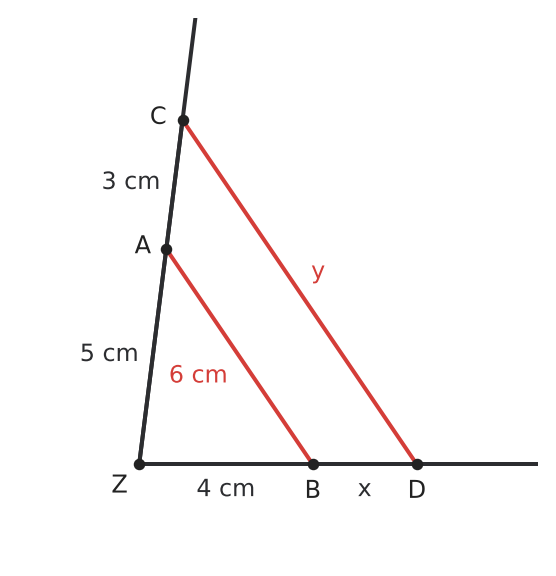

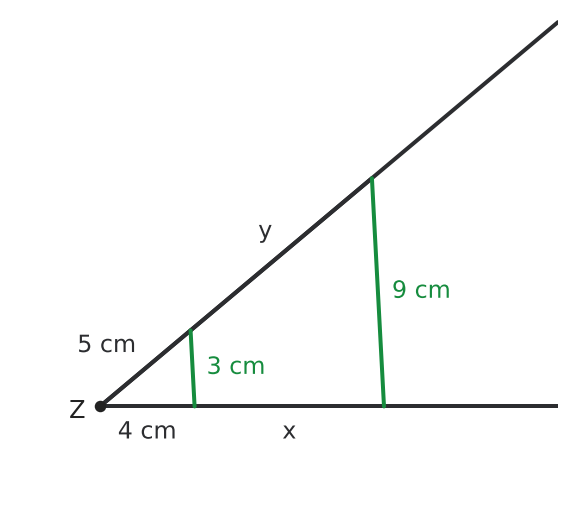

- Überlege zuerst, wie lang die gesamte Strecke \(ZB\) ist. - Welche Streckenverhältnisse müssen bei parallelen Strecken gleich sein? - Erinnere dich an den ersten Strahlensatz für die Teilstücke auf den Strahlen. - Nutze den zweiten Strahlensatz für das Verhältnis der Parallelstrecken.

1. Bestimmung der Gesamtlänge der Strecke \(ZB\): \(ZB = ZA + AB = 4\,\text{cm} + 6\,\text{cm} = 10\,\text{cm}\). 2. Anwendung des ersten Strahlensatzes zur Berechnung von \(x\): \(\frac{ZA}{ZB} = \frac{ZC}{ZD} \Rightarrow \frac{4}{10} = \frac{6}{6 + x}\) \(4 \cdot (6 + x) = 60 \Rightarrow 24 + 4x = 60 \Rightarrow 4x = 36 \Rightarrow x = 9\,\text{cm}\). 3. Anwendung des zweiten Strahlensatzes zur Berechnung von \(y\): \(\frac{ZA}{ZB} = \frac{AC}{BD} \Rightarrow \frac{4}{10} = \frac{5}{y}\) \(4y = 50 \Rightarrow y = 12{,}5\,\text{cm}\).

\(x = 9\,\text{cm}\) und \(y = 12{,}5\,\text{cm}\)

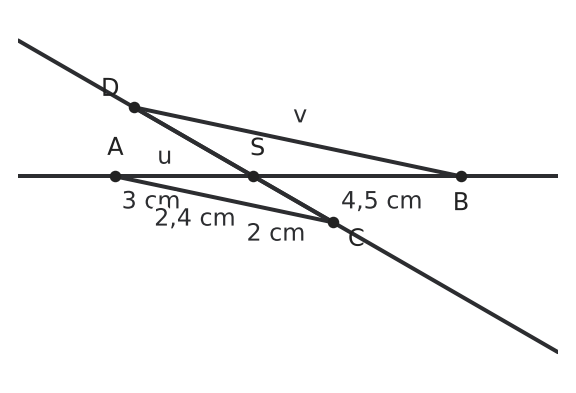

- Hier liegt eine sogenannte X-Figur vor. Welche Dreiecke sind einander ähnlich? - Die Verhältnisse der entsprechenden Seitenlängen vom Scheitelpunkt \(S\) aus sind gleich. - Stelle für \(u\) ein Verhältnis mit den bekannten Längen auf den sich kreuzenden Geraden auf. - Nutze für \(v\) das Verhältnis zwischen den Parallelstrecken und den Strecken auf den Geraden.

Da \(\overline{AC}\parallel\overline{BD}\), sind die Dreiecke \(ASC\) und \(BSD\) in der X-Figur ähnlich. 1. \(\frac{SA}{SB}=\frac{SC}{SD}\) liefert \(\frac{3}{4{,}5}=\frac{2}{u}\), also \(u=3\,\text{cm}\). 2. \(\frac{SA}{SB}=\frac{AC}{BD}\) liefert \(\frac{3}{4{,}5}=\frac{2{,}4}{v}\), also \(v=3{,}6\,\text{cm}\).

\(u = 3\,\text{cm}\) und \(v = 3{,}6\,\text{cm}\)

- Überlege, welcher Strahlensatz die Längen auf den Strahlen mit den Parallelstrecken in Verbindung bringt. - Das Verhältnis der Längen vom Scheitelpunkt aus ist bei parallelen Geraden auf beiden Strahlen gleich. - Nutze die Information über die Summe der Strecken, um eine Gleichung mit nur einer Unbekannten aufzustellen. - Achte darauf, dass der Strahlensatz immer Verhältnisse von Strecken betrachtet, die am Scheitelpunkt beginnen.

1. Da \(g \parallel h\) gilt, kann der erste Strahlensatz für die Verhältnisse der Teilstrecken auf den Strahlen und der zweite Strahlensatz für das Verhältnis der Parallelstrecken angewendet werden. 2. Bestimmung des Streckfaktors \(k\) aus den Parallelstrecken: \(k = \frac{b}{a} = \frac{7{,}5}{4{,}5} = \frac{5}{3}\). 3. Berechnung von \(f\): Mit dem zweiten Strahlensatz gilt \(\frac{SD}{SB} = \frac{b}{a}\). Es ist \(SD = e + f\), also \(\frac{6 + f}{6} = \frac{5}{3}\). Daraus folgt \(18 + 3f = 30\), also \(3f = 12\) und somit \(f = 4\,\text{cm}\). 4. Berechnung von \(c\): Sei \(SA = c\) und \(SC = c + d\). Laut Aufgabenstellung ist \(SA + SC = 16\), also \(c + (c + d) = 16\). Nach dem zweiten Strahlensatz ist \(\frac{SC}{SA} = \frac{5}{3}\), also \(SC = \frac{5}{3}c\). Einsetzen ergibt \(c + \frac{5}{3}c = 16\), was zu \(\frac{8}{3}c = 16\) führt. Somit ist \(c = 6\,\text{cm}\).

Die Längen der gesuchten Strecken betragen \(c = 6\,\text{cm}\) und \(f = 4\,\text{cm}\).

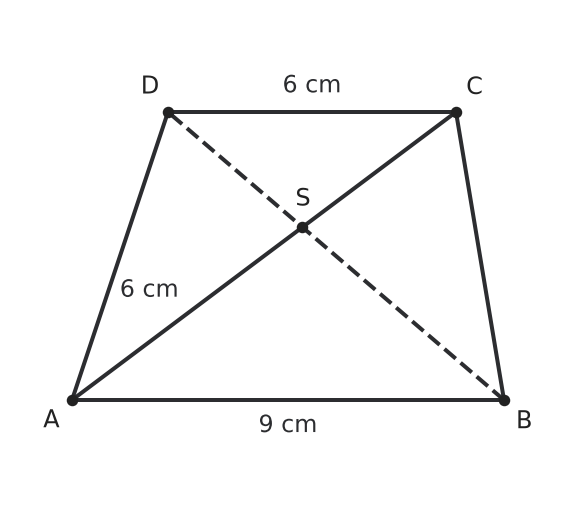

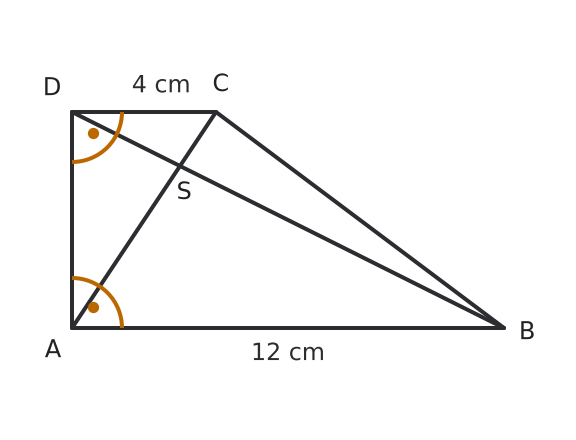

- Welche Dreiecke in der Figur sind ähnlich zueinander? - In welchem Verhältnis teilen sich die Diagonalen in einem Trapez? - Kannst du den ersten Strahlensatz auf das Dreieck \(ABD\) anwenden? - Überlege, wie sich das Verhältnis der parallelen Seiten auf andere Längen in der Figur überträgt.

1. Feststellen der Ähnlichkeit der Dreiecke \(\triangle ABS\) und \(\triangle CDS\) aufgrund der parallelen Seiten \(AB\) und \(CD\) (Wechselwinkel an Parallelen). 2. Berechnung des Ähnlichkeitsverhältnisses der Dreiecke: \(k = \frac{CD}{AB} = \frac{4\,\text{cm}}{12\,\text{cm}} = \frac{1}{3}\). 3. Bestimmung des Teilungsverhältnisses auf der Diagonale \(BD\): Da \(SD : SB = 1 : 3\), folgt für das Verhältnis zum Ganzen \(SD : BD = 1 : (1 + 3) = 1 : 4\). 4. Anwendung des Strahlensatzes im Dreieck \(ABD\): Das Verhältnis des gesuchten Abstands \(x\) zur Seite \(AB\) entspricht dem Verhältnis \(SD\) zu \(BD\). 5. Berechnung des Abstands: \(x = 12\,\text{cm} \cdot \frac{1}{4} = 3\,\text{cm}\).

Der Abstand des Schnittpunkts \(S\) von der Seite \(AD\) beträgt \(3\,\text{cm}\).

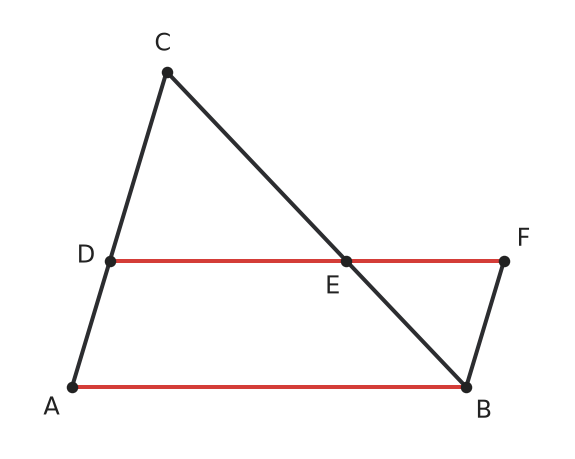

- Welche besondere Form hat das Viereck \(ABFD\) aufgrund der gegebenen Parallelitäten? - Wie kannst du die Gesamtlänge der Strecke \(AC\) aus den gegebenen Teilstrecken bestimmen? - Welcher Strahlensatz verbindet das Verhältnis der Parallelstrecken \(DE\) und \(AB\) mit den Abständen vom Scheitelpunkt \(C\)? - Kannst du eine der gesuchten Strecken durch die andere ausdrücken, sodass nur eine Unbekannte bleibt?

1. Da \(AB \parallel DF\) und wegen \(D\in AC\) auch \(AD \parallel BF\) gilt, ist \(ABFD\) ein Parallelogramm. Daher gilt \(|AB|=|DF|=|DE|+|EF|=|DE|+5\,\text{cm}\). 2. Wegen \(DE \parallel AB\) gilt in der V-Figur mit Scheitelpunkt \(C\) nach dem zweiten Strahlensatz \(\frac{|DE|}{|AB|}=\frac{|DC|}{|AC|}\). 3. Es ist \(|AC|=|AD|+|DC|=4\,\text{cm}+6\,\text{cm}=10\,\text{cm}\). Somit gilt \(\frac{|DE|}{|AB|}=\frac{6}{10}=0{,}6\). 4. Mit \(|AB|=|DE|+5\,\text{cm}\) folgt \(|DE|=0{,}6(|DE|+5\,\text{cm})\). 5. Auflösen ergibt \(0{,}4|DE|=3\,\text{cm}\), also \(|DE|=7{,}5\,\text{cm}\). 6. Damit ist \(|AB|=7{,}5\,\text{cm}+5\,\text{cm}=12{,}5\,\text{cm}\).

Die gesuchten Längen sind \(|DE| = 7{,}5\,\text{cm}\) und \(|AB| = 12{,}5\,\text{cm}\).

- Überlege dir zuerst, wo der Scheitelpunkt der Strahlensatzfigur liegt. - Welche Linien in der Zeichnung sind parallel zueinander? - Erinnere dich an den Unterschied zwischen dem ersten und dem zweiten Strahlensatz. Welcher bezieht die parallelen Strecken mit ein? - Stelle ein Verhältnis auf, bei dem die gesuchte Länge im Zähler steht.

1. Da die Geraden \(DE\) und \(AC\) parallel zueinander sind, liegt eine Strahlensatzfigur mit dem Scheitelpunkt \(B\) vor (X-Figur). 2. Nach dem ersten Strahlensatz verhalten sich die Abschnitte auf den Geraden durch \(B\) proportional: \(\frac{|BE|}{|BC|} = \frac{|BD|}{|BA|}\) Einsetzen der gegebenen Werte liefert: \(\frac{|BE|}{12\,\text{cm}} = \frac{3\,\text{cm}}{6\,\text{cm}} = 0{,}5\) Daraus folgt: \(|BE| = 12\,\text{cm} \cdot 0{,}5 = 6\,\text{cm}\). 3. Nach dem zweiten Strahlensatz verhalten sich die parallelen Strecken wie die Abstände vom Scheitelpunkt \(B\): \(\frac{|DE|}{|AC|} = \frac{|BD|}{|BA|}\) Einsetzen der Werte liefert: \(\frac{|DE|}{12\,\text{cm}} = \frac{3\,\text{cm}}{6\,\text{cm}} = 0{,}5\) Daraus folgt: \(|DE| = 12\,\text{cm} \cdot 0{,}5 = 6\,\text{cm}\).

Die Längen der Strecken betragen \(|BE| = 6\,\text{cm}\) und \(|DE| = 6\,\text{cm}\).

- Welche Winkel haben die beiden Dreiecke sicher gemeinsam oder aufgrund der Parallelität gleich groß? - Wenn \(DE\parallel BC\) gilt, welche Seiten der beiden Dreiecke entsprechen einander? - Bestimme zunächst die gesamte Seitenlänge \(AB\), bevor du ein Seitenverhältnis aufstellst.

1. Die Dreiecke \(ADE\) und \(ABC\) haben den Winkel bei \(A\) gemeinsam. Da \(DE \parallel BC\), sind außerdem die entsprechenden Stufenwinkel gleich groß. Nach dem WW-Satz sind die Dreiecke ähnlich. 2. Es ist \(AB=AD+DB=4\,\text{cm}+2\,\text{cm}=6\,\text{cm}\). 3. Wegen der Ähnlichkeit gilt \(\frac{DE}{BC}=\frac{AD}{AB}\). Damit folgt \(\frac{DE}{7{,}5}=\frac{4}{6}\). 4. Somit ist \(DE=7{,}5\cdot\frac{2}{3}=5\,\text{cm}\).

a) Die Dreiecke sind nach dem WW-Satz ähnlich, da sie den Winkel bei \(A\) gemeinsam haben und wegen \(DE \parallel BC\) ein weiteres Paar gleich großer Stufenwinkel besitzen. b) Die Länge der Strecke \(DE\) beträgt \(5\,\text{cm}\).

- Welche Dreiecke in der Figur sind zueinander ähnlich? - Wie hängen entsprechende Seitenlängen der ähnlichen Dreiecke zusammen? - Wenn alle Seitenlängen mit einem Faktor \(k\) multipliziert werden, mit welchem Faktor ändert sich dann der Flächeninhalt?

1. Bestimmung des Streckfaktors \(k\): Da die Geraden \(g\) und \(h\) parallel sind, sind die Dreiecke \(SAB\) und \(SCD\) ähnlich. Das Verhältnis der entsprechenden Seitenlängen ist \(k = \frac{\overline{CD}}{\overline{AB}} = \frac{6\,\text{cm}}{2{,}4\,\text{cm}} = 2{,}5\). 2. Berechnung von \(y\): Nach dem 1. Strahlensatz gilt \(\frac{y}{2\,\text{cm}} = k\). Daher ist \(y = 2\,\text{cm} \cdot 2{,}5 = 5\,\text{cm}\). 3. Berechnung von \(x\): Analog gilt \(\frac{7{,}5\,\text{cm}}{x} = k\). Daher ist \(x = \frac{7{,}5\,\text{cm}}{2{,}5} = 3\,\text{cm}\). 4. Bestimmung des Flächenfaktors: Bei ähnlichen Figuren verhalten sich die Flächeninhalte wie das Quadrat des Streckfaktors. Es gilt \(A_{SCD} = k^2 \cdot A_{SAB}\). Der Faktor ist \(2{,}5^2 = 6{,}25\).

a) \(x = 3\,\text{cm}\); \(y = 5\,\text{cm}\) b) Der Faktor ist \(6{,}25\).

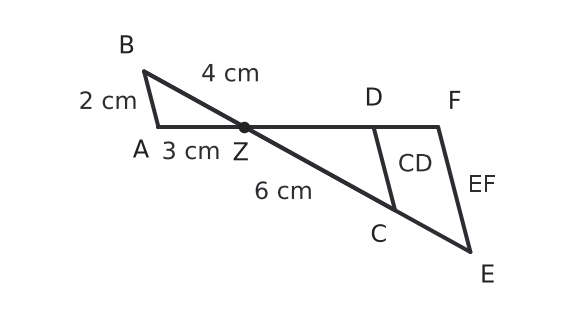

- Identifiziere zuerst die verschiedenen Strahlensatzfiguren: Wo liegt eine X-Figur, wo eine V-Figur? - Welche Teilstrecken entsprechen einander jeweils auf den beiden Geraden durch \(Z\)? - Nutze eine bereits berechnete Länge, bevor du zur nächsten Parallelstrecke weitergehst.

1. Mit dem ersten Strahlensatz in der X-Figur gilt \(\frac{ZA}{ZD}=\frac{ZB}{ZC}\). Damit folgt \(\frac{3}{ZD}=\frac{4}{6}\) und somit \(ZD=4{,}5\,\text{cm}\). 2. Mit dem zweiten Strahlensatz gilt \(\frac{AB}{CD}=\frac{ZA}{ZD}\). Also \(\frac{2}{CD}=\frac{3}{4{,}5}\), daher \(CD=3\,\text{cm}\). 3. Für die V-Figur mit \(CD\parallel EF\) gilt \(\frac{ZD}{ZF}=\frac{ZC}{ZE}\). Somit \(\frac{4{,}5}{ZF}=\frac{6}{9}\) und \(ZF=6{,}75\,\text{cm}\). 4. Mit dem zweiten Strahlensatz folgt \(\frac{CD}{EF}=\frac{ZC}{ZE}\). Also \(\frac{3}{EF}=\frac{6}{9}\), daher \(EF=4{,}5\,\text{cm}\).

Die gesuchten Längen sind \(ZD = 4{,}5\,\text{cm}\), \(CD = 3\,\text{cm}\), \(ZF = 6{,}75\,\text{cm}\) und \(EF = 4{,}5\,\text{cm}\).

- Welche Abschnitte zwischen den beiden Parallelen entsprechen einander auf den beiden Strahlen? - Stelle ein Verhältnis auf, in dem \(x\) auf beiden Seiten vorkommt. - Welche positive Zahl erfüllt die entstehende quadratische Gleichung?

1. Nach dem ersten Strahlensatz gilt \(\frac{AB}{ZA}=\frac{CD}{ZC}\). 2. Einsetzen liefert \(\frac{x}{3}=\frac{12}{x}\). 3. Multiplikation mit \(3x\) ergibt \(x^2=36\). 4. Da eine Länge positiv ist, folgt \(x=6\).

\(x = 6\)

- Welche zwei Bedingungen müssen \(x\) und \(y\) gleichzeitig erfüllen? - Eine Bedingung folgt aus den entsprechenden Abschnitten der Strahlensatzfigur, die andere aus der Gesamtlänge. - Drücke zunächst eine Unbekannte durch die andere aus.

1. Nach dem ersten Strahlensatz gilt für die entsprechenden Abschnitte auf den Strahlen \(\frac{x}{5}=\frac{y}{3}\). 2. Daraus folgt \(x=\frac{5}{3}y\). 3. Zusätzlich gilt wegen der Gesamtlänge \(x+y=16\). 4. Einsetzen liefert \(\frac{5}{3}y+y=16\), also \(\frac{8}{3}y=16\). 5. Damit ist \(y=6\) und anschließend \(x=10\).

\(x = 10\) und \(y = 6\)

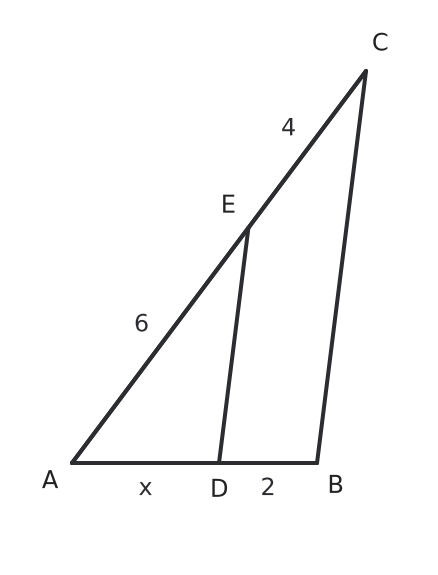

- Stelle eine Verhältnisgleichung mit den gegebenen Termen auf. - Wie kannst du eine Bruchgleichung lösen, bei der die Unbekannte im Nenner steht?

1. Nach dem Strahlensatz gilt: \(\frac{AD}{AB} = \frac{AE}{AC}\). 2. Einsetzen der gegebenen Ausdrücke: \(\frac{x}{x+2} = \frac{6}{10}\). 3. Über Kreuz multiplizieren: \(10x = 6(x+2)\). 4. Klammer auflösen: \(10x = 6x + 12\). 5. Nach \(x\) auflösen: \(4x = 12 \implies x = 3\).

\(x = 3\)

- Welche Verhältnisse entstehen dadurch, dass \(D\), \(E\) und \(F\) Mittelpunkte sind? - Welche Umkehrung eines Strahlensatzes kann aus zwei gleichen Teilungsverhältnissen eine Parallelität liefern? - Wenn eine innere Strecke parallel zu einer Dreiecksseite ist, wie hängen ihre Länge und die entsprechenden Strahlenabschnitte zusammen?

1. Weil \(D\) und \(F\) Mittelpunkte sind, gilt \(\frac{AD}{AB} = \frac{AF}{AC} = \frac{1}{2}\). Nach der Umkehrung des ersten Strahlensatzes ist daher \(DF \parallel BC\). Entsprechend sind auch \(DE \parallel AC\) und \(EF \parallel AB\). 2. Mit dem zweiten Strahlensatz folgt für jedes Paar entsprechender Seiten derselbe Faktor \(\frac{1}{2}\): Die Seiten von \(DEF\) sind jeweils halb so lang wie die parallelen Seiten von \(ABC\). 3. Daher sind die Seiten von \(ABC\) \(14\,\text{cm}\), \(16\,\text{cm}\) und \(18\,\text{cm}\). 4. Der Umfang ist \(x = 14\,\text{cm} + 16\,\text{cm} + 18\,\text{cm} = 48\,\text{cm}\).

Die Seiten von \(DEF\) sind jeweils halb so lang wie die entsprechenden parallelen Seiten von \(ABC\). Daher ist \(x = 48\,\text{cm}\).

- Betrachte die Dreiecke, die durch die Diagonalen und die parallelen Seiten gebildet werden. - Warum sind diese Dreiecke ähnlich? Welche Winkel sind gleich groß? - Stelle eine Verhältnisgleichung mit den entsprechenden Seiten auf.

1. Da \(AB \parallel CD\), sind die Dreiecke \(\triangle ABS\) und \(\triangle CDS\) ähnlich (Wechselwinkel an Parallelen). 2. Es gilt das Seitenverhältnis: \(\frac{AS}{SC} = \frac{AB}{CD}\). 3. Einsetzen der bekannten Werte: \(\frac{6}{SC} = \frac{9}{6}\). 4. Vereinfachen des Verhältnisses: \(\frac{9}{6} = 1{,}5\). 5. Auflösen nach \(SC\): \(SC = \frac{6}{1{,}5} = 4\,\text{cm}\).

Die Teilstrecke \(SC\) ist \(4\,\text{cm}\) lang.

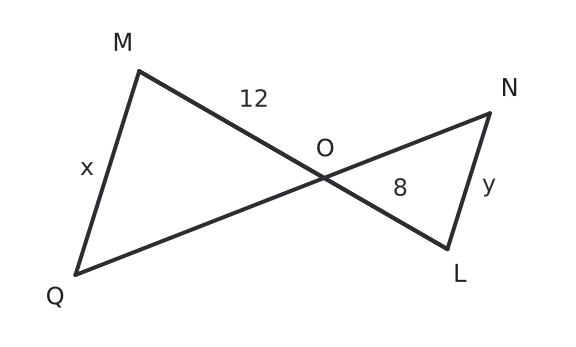

- Erkenne die Strahlensatzfigur (X-Figur). Welche Seitenverhältnisse müssen hier gleich sein? - Nutze die Information über die Summe \(x+y\), um eine der Variablen durch die andere auszudrücken. - Wenn du das Ähnlichkeitsverhältnis der Dreiecke kennst, kannst du alle weiteren Seitenpaare berechnen.

1. Wegen \(MQ \parallel LN\) sind die Dreiecke \(\triangle MOQ\) und \(\triangle LON\) ähnlich (nach dem Wechselwinkelsatz oder dem 2. Strahlensatz). 2. Das Verhältnis der parallelen Seiten entspricht dem Verhältnis der entsprechenden Strahlenabschnitte: \(\frac{x}{y} = \frac{MO}{OL} = \frac{12}{8} = 1{,}5\). 3. Aus \(x = 1{,}5y\) und \(x + y = 20\) folgt durch Einsetzen: \(1{,}5y + y = 20 \implies 2{,}5y = 20 \implies y = 8\). Damit ergibt sich \(x = 1{,}5 \cdot 8 = 12\). 4. Für die Strecke \(ON\) gilt ebenfalls das Ähnlichkeitsverhältnis: \(\frac{QO}{ON} = \frac{MO}{OL} = 1{,}5\). Einsetzen von \(QO = 15\) liefert \(\frac{15}{ON} = 1{,}5 \implies ON = 10\).

Die Längen sind \(x = 12\) und \(y = 8\). Die Strecke \(ON\) ist \(10\) Einheiten lang.

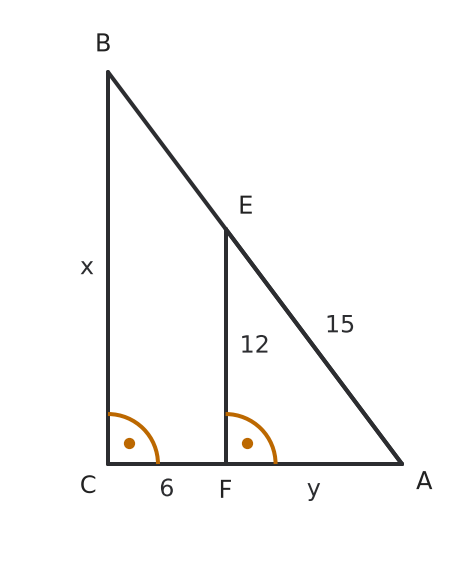

- Welche Eigenschaft haben die beiden Dreiecke aufgrund der parallelen Linien? - Kannst du eine Seite im kleineren Dreieck mit dem Satz des Pythagoras berechnen? - Nutze das Verhältnis entsprechender Seitenlängen in ähnlichen Dreiecken.

1. Da die Strecken \(EF\) und \(BC\) parallel zueinander stehen und beide senkrecht auf \(AC\) stehen, sind die Dreiecke \(ABC\) und \(AEF\) zueinander ähnlich. 2. Im kleinen rechtwinkligen Dreieck \(AEF\) berechnen wir die Kathete \(y\) mithilfe des Satzes des Pythagoras: \(y = \sqrt{15^2 - 12^2} = \sqrt{225 - 144} = \sqrt{81} = 9\,\text{LE}\). 3. Über das Ähnlichkeitsverhältnis der beiden Dreiecke gilt für die Kathete \(x\): \(\frac{x}{12} = \frac{AC}{y}\). 4. Die Gesamtlänge \(AC\) beträgt \(6 + 9 = 15\,\text{LE}\). 5. Damit ergibt sich \(x = 12 \cdot \frac{15}{9} = 12 \cdot \frac{5}{3} = 20\,\text{LE}\).

\(x = 20\,\text{LE}\), \(y = 9\,\text{LE}\)

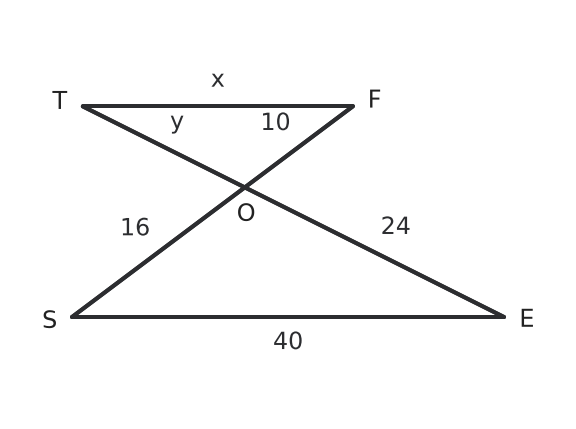

- Welche Dreiecke entstehen durch den Schnittpunkt der Diagonalen? Sind sie ähnlich? - Wie verhalten sich die Längen der parallelen Seiten zueinander im Vergleich zu den Abschnitten auf den Diagonalen? - Berechne zuerst den Skalierungsfaktor zwischen den beiden Dreiecken.

1. Da \(TF \parallel SE\), sind die Dreiecke \(\triangle FOT\) und \(\triangle SOE\) ähnlich (Wechselwinkel an den Parallelen). 2. Das Ähnlichkeitsverhältnis ergibt sich aus den bekannten Abschnitten der einen Diagonale: \(k = \frac{OF}{SO} = \frac{10}{16} = 0{,}625\). 3. Für die parallele Seite \(x\) gilt: \(x = SE \cdot k = 40 \cdot 0{,}625 = 25\,\text{LE}\). 4. Für den Abschnitt \(y\) der anderen Diagonale gilt: \(y = OE \cdot k = 24 \cdot 0{,}625 = 15\,\text{LE}\).

\(x = 25\,\text{LE}\), \(y = 15\,\text{LE}\)

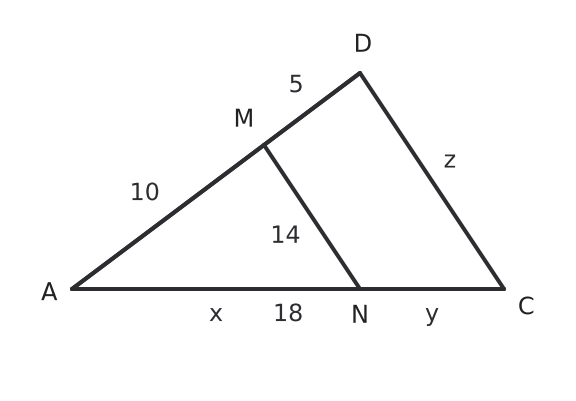

- Welchen Satz kannst du bei parallelen Linien in einem Dreieck anwenden? - Beachte, dass sich der Strahlensatz immer auf den Scheitelpunkt (hier \(A\)) bezieht. - Wie hängen die Teilstücke einer Seite mit der Gesamtlänge zusammen?

1. Nach dem Strahlensatz (V-Figur) gilt im Dreieck \(ADC\): \(\frac{AM}{AD} = \frac{AN}{AC}\). 2. Mit den Werten \(AM=10\) und \(AD=15\) folgt für \(x\): \(\frac{10}{15} = \frac{x}{18}\), also \(x = 18 \cdot \frac{2}{3} = 12\,\text{LE}\). 3. Für \(y\) gilt: \(y = AC - x = 18 - 12 = 6\,\text{LE}\). 4. Für die parallelen Strecken gilt: \(\frac{MN}{DC} = \frac{AM}{AD}\). 5. Einsetzen ergibt \(\frac{14}{z} = \frac{10}{15} = \frac{2}{3}\), woraus \(z = \frac{14 \cdot 3}{2} = 21\,\text{LE}\) folgt.

\(x = 12\,\text{LE}\), \(y = 6\,\text{LE}\), \(z = 21\,\text{LE}\)

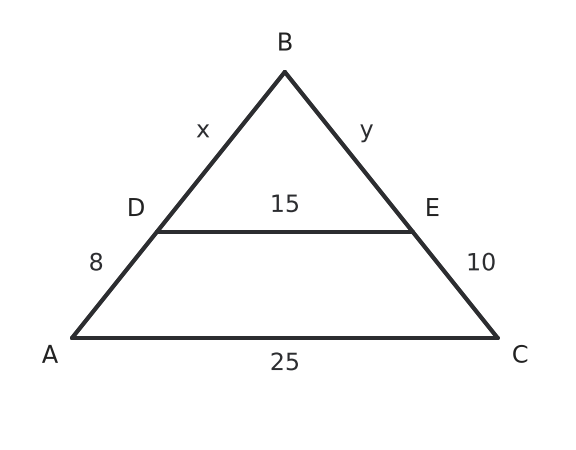

- Stelle die Gleichung für den Strahlensatz auf, indem du das Verhältnis der parallelen Seiten nutzt. - Denke daran, dass die Gesamtlänge des Schenkels die Summe der beiden Teilstücke ist.

1. Nach dem Strahlensatz gilt \(\frac{DE}{AC} = \frac{BD}{BA}\). 2. Mit \(AC=25\), \(DE=15\) und \(DA=8\) folgt \(\frac{15}{25} = \frac{x}{x+8}\). 3. Das entspricht \(0{,}6 = \frac{x}{x+8}\), also \(0{,}6x + 4{,}8 = x\), woraus \(0{,}4x = 4{,}8\) und \(x = 12\,\text{LE}\) folgt. 4. Ebenso gilt \(\frac{BE}{BC} = \frac{BD}{BA} = 0{,}6\). 5. Mit \(EC=10\) folgt \(\frac{y}{y+10} = 0{,}6\), also \(y = 0{,}6y + 6\), woraus \(0{,}4y = 6\) und \(y = 15\,\text{LE}\) folgt.

\(x = 12\,\text{LE}\), \(y = 15\,\text{LE}\)

- Welche Seiten des Rechtecks verlaufen parallel zur Grundseite des Dreiecks? - Parallele Linien in einem Dreieck erzeugen oft ähnliche Figuren. - Wie hoch ist das kleine Dreieck oberhalb des Rechtecks? - Setze das Verhältnis der Grundseiten gleich dem Verhältnis der entsprechenden Höhen.

1. Ähnlichkeit feststellen: Da \(SR\) parallel zu \(AB\) verläuft (Eigenschaft des Rechtecks), ist das Dreieck \(SRC\) ähnlich zum Dreieck \(ABC\) (nach dem 1. Strahlensatz oder dem WW-Satz, da Stufenwinkel an Parallelen gleich sind). 2. Höhenverhältnis bestimmen: Die Höhe des Dreiecks \(ABC\) ist \(H = 10\,\text{cm}\). Die Höhe des Rechtecks ist \(x = 4\,\text{cm}\). Die Höhe des kleinen Dreiecks \(SRC\) ist somit \(h = H - x = 10 - 4 = 6\,\text{cm}\). 3. Ähnlichkeitsverhältnis anwenden: \(\frac{SR}{AB} = \frac{h}{H}\). \(SR = \frac{h \cdot AB}{H} = \frac{6 \cdot 15}{10} = \frac{90}{10} = 9\,\text{cm}\).

a) \(\triangle SRC \sim \triangle ABC\). b) \(SR = 9\,\text{cm}\).

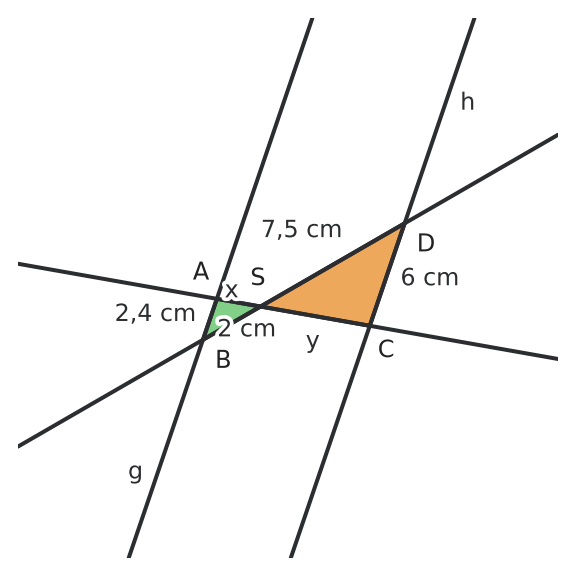

- Welche Verhältnisse von Streckenlängen beschreiben die Strahlensätze bei parallelen Geraden? - Achte darauf, für den ersten Strahlensatz immer Strecken ab dem Scheitelpunkt \(Z\) zu verwenden. - Welcher Strahlensatz stellt eine Verbindung zwischen den parallelen Strecken und den Strecken auf den Strahlen her?

1. Anwendung des 1. Strahlensatzes zur Berechnung von \(x\): \(\frac{ZA}{ZC} = \frac{ZB}{ZD}\) \(\frac{5}{5 + 3} = \frac{4}{4 + x}\) \(\frac{5}{8} = \frac{4}{4 + x}\) \(5 \cdot (4 + x) = 32\) \(20 + 5x = 32\) \(5x = 12 \Rightarrow x = 2{,}4\,\text{cm}\) 2. Anwendung des 2. Strahlensatzes zur Berechnung von \(y\): \(\frac{AB}{CD} = \frac{ZA}{ZC}\) \(\frac{6}{y} = \frac{5}{8}\) \(5y = 48 \Rightarrow y = 9{,}6\,\text{cm}\)

Die gesuchten Längen sind \(x = 2{,}4\,\text{cm}\) und \(y = 9{,}6\,\text{cm}\).

- Vergleiche die Reihenfolge der Strecken in Jonas' beiden Brüchen. - Für eine Parallelitätsentscheidung müssen entsprechende Abstände vom Scheitelpunkt gleichartig ins Verhältnis gesetzt werden. - Berechne beide korrekt orientierten Verhältnisse getrennt.

1. Jonas vergleicht die beiden Strahlen in unterschiedlicher Reihenfolge: links „nah zu weit“, rechts aber „weit zu nah“. 2. Für die Umkehrung des ersten Strahlensatzes müssen die entsprechenden Verhältnisse gleich orientiert sein. 3. Es gilt \(\frac{SA}{SC}=\frac{4}{10}=0{,}4\) und \(\frac{SB}{SD}=\frac{6}{15}=0{,}4\). 4. Die Verhältnisse stimmen überein. Daher gilt nach der Umkehrung des ersten Strahlensatzes \(AB\parallel CD\).

Jonas hat auf dem zweiten Strahl das Verhältnis umgekehrt. Korrekt ist \(\frac{SA}{SC}=\frac{SB}{SD}=0{,}4\). Daher gilt \(AB\parallel CD\).

- Welche geometrische Figur entsteht, wenn sich die Diagonalen eines Trapezes schneiden? - Nutze das gegebene Längenverhältnis der parallelen Seiten für die Abschnitte auf den Diagonalen. - Wenn du die Summe zweier Strecken und ihr Verhältnis kennst, kannst du ein kleines Gleichungssystem oder eine einfache Gleichung aufstellen. - Wie ändert sich der Flächeninhalt einer Figur, wenn alle Seiten mit einem Faktor \(k\) multipliziert werden?

1. Begründung: Da \(AB \parallel CD\), bilden die sich schneidenden Diagonalen eine X-Figur (Zentrum \(S\)). Nach dem Wechselwinkelsatz sind die Winkel bei \(A\) und \(C\) sowie bei \(B\) und \(D\) gleich groß, weshalb die Dreiecke \(ABS\) und \(CDS\) ähnlich sind. 2. Anwendung des Strahlensatzes: Es gilt \(\frac{\overline{AS}}{\overline{CS}} = \frac{\overline{AB}}{\overline{CD}}\). Gegeben ist \(\overline{AB} = 1{,}5 \cdot \overline{CD}\), also \(\frac{\overline{AS}}{\overline{CS}} = 1{,}5\). 3. Aufstellen der Gleichung für die Diagonale: \(\overline{AS} + \overline{CS} = 15\). Ersetzen von \(\overline{AS}\) durch \(1{,}5 \cdot \overline{CS}\) ergibt: \(1{,}5 \cdot \overline{CS} + \overline{CS} = 15 \Rightarrow 2{,}5 \cdot \overline{CS} = 15\). 4. Berechnung: \(\overline{CS} = 15 : 2{,}5 = 6\,\text{cm}\). Damit ist \(\overline{AS} = 15 - 6 = 9\,\text{cm}\). 5. Flächenverhältnis: Das Verhältnis der Flächeninhalte ähnlicher Dreiecke entspricht dem Quadrat des Streckenverhältnisses (Ähnlichkeitsfaktor \(k\)). Hier ist \(k = \frac{\overline{AB}}{\overline{CD}} = 1{,}5\). Das Flächenverhältnis ist \(k^2 = 1{,}5^2 = 2{,}25\). Das Dreieck \(ABS\) ist also \(2{,}25\)-mal so groß wie das Dreieck \(CDS\).

a) Es liegt eine X-Figur vor, da \(AB \parallel CD\) und die Diagonalen Transversalen durch das Zentrum \(S\) sind. b) \(\overline{AS} = 9\,\text{cm}\) und \(\overline{CS} = 6\,\text{cm}\). c) Das Verhältnis der Flächeninhalte ist \(2{,}25\) (bzw. \(9:4\)), da das Flächenverhältnis dem Quadrat des Längenverhältnisses (\(1{,}5^2\)) entspricht.

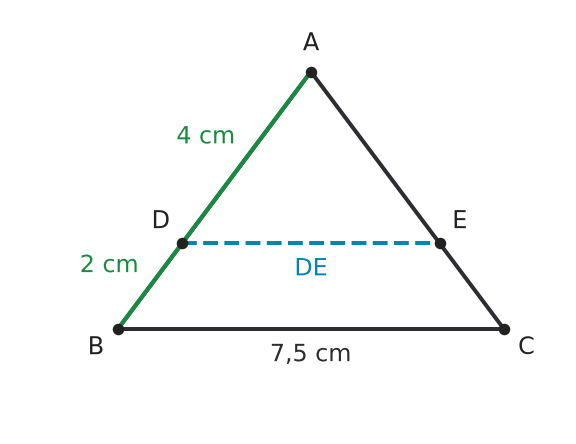

- Welchen Strahlensatz musst du anwenden, um die Länge der Parallelen zu berechnen? - Achte darauf, immer die Längen vom Zentrum des Strahls aus zu betrachten (also die gesamte Seitenlänge des großen Dreiecks). - Wie hängen der Streckfaktor der Längen und das Verhältnis der Flächeninhalte bei ähnlichen Figuren zusammen?

1. Anwendung des zweiten Strahlensatzes: Zuerst wird die Gesamtlänge \(AB = AD + DB = 4\,\text{cm} + 6\,\text{cm} = 10\,\text{cm}\) berechnet. Es gilt das Verhältnis \(\frac{DE}{BC} = \frac{AD}{AB}\). Eingesetzt ergibt das \(\frac{DE}{15} = \frac{4}{10}\). Daraus folgt \(DE = 15 \cdot 0{,}4 = 6\,\text{cm}\). 2. Bestimmung des Flächenverhältnisses: Der Streckfaktor \(k\), der das große Dreieck \(ABC\) auf das kleine Dreieck \(ADE\) abbildet, ist \(k = \frac{AD}{AB} = \frac{4}{10} = 0{,}4\). Das Verhältnis der Flächeninhalte entspricht dem Quadrat des Streckfaktors, also \(k^2 = 0{,}4^2 = 0{,}16\). Dies entspricht einem Verhältnis von \(16:100\) bzw. gekürzt \(4:25\).

a) Die Strecke \(DE\) ist \(6\,\text{cm}\) lang. b) Das Verhältnis der Flächeninhalte beträgt \(4:25\) (oder \(0{,}16\)), da das Flächenverhältnis dem Quadrat des Längenstreckfaktors \(k = 0{,}4\) entspricht.

- Erinnere dich an die Verhältnisse der Strahlensätze in einer X-Figur. - Welche Strecken stehen in demselben Verhältnis wie die parallelen Abschnitte \(a\) und \(b\)? - Nutze die gegebene Differenz \(y - x = 2\) zusammen mit dem Verhältnis aus dem Strahlensatz, um \(x\) zu berechnen. - Gilt das durch \(a\) und \(b\) bestimmte Verhältnis auch für die Abschnitte auf der zweiten Geraden?

1. Das Verhältnis der parallelen Abschnitte bestimmt den Streckfaktor: \(\frac{a}{b} = \frac{6}{9} = \frac{2}{3}\) 2. Anwendung des Strahlensatzes für die X-Figur auf der ersten Geraden: \(\frac{x}{y} = \frac{a}{b} = \frac{2}{3} \Rightarrow y = 1{,}5 \cdot x\) 3. Einsetzen in die Differenzbedingung: \(1{,}5 \cdot x - x = 2 \Rightarrow 0{,}5 \cdot x = 2 \Rightarrow x = 4\) 4. Berechnung von \(y\): \(y = 4 + 2 = 6\) 5. Berechnung von \(v\) auf der zweiten Geraden mit demselben Verhältnis: \(\frac{5}{v} = \frac{2}{3} \Rightarrow 2 \cdot v = 15 \Rightarrow v = 7{,}5\)

a) Die Längen sind \(x = 4\) und \(y = 6\). b) Der Abschnitt \(v\) hat eine Länge von \(7{,}5\).

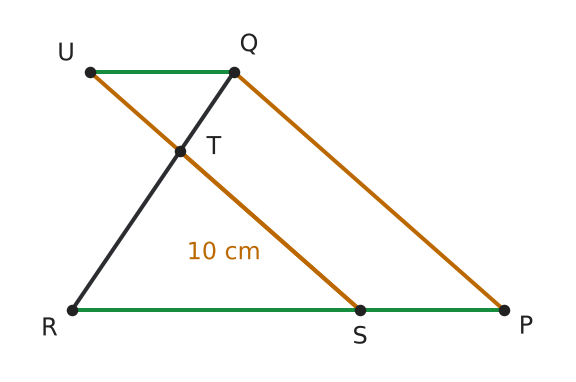

- Identifiziere zuerst das Parallelogramm in der Figur. Welche Seiten müssen gleich lang sein? - Wende den ersten oder zweiten Strahlensatz auf den Scheitelpunkt \(R\) an. - Überlege, wie du die Gesamtlänge einer Dreiecksseite aus ihren Teilstücken berechnen kannst. - Wie hängen die Verhältnisse der Seitenlängen in den ähnlichen Dreiecken \(RST\) und \(RPQ\) zusammen?

1. Das Viereck \(PQUS\) ist ein Parallelogramm, da \(PQ \parallel SU\) und \(PR \parallel QU\). Somit gilt \(|SU| = |PQ| = 15\,\text{cm}\) und \(|QU| = |PS|\). 2. Da \(ST \parallel PQ\), sind die Dreiecke \(RST\) und \(RPQ\) ähnlich. Es gilt der Strahlensatz: \(\frac{|ST|}{|PQ|} = \frac{|RT|}{|RQ|}\). 3. Einsetzen der Werte: \(\frac{10}{15} = \frac{8}{|RQ|} \Rightarrow \frac{2}{3} = \frac{8}{|RQ|} \Rightarrow |RQ| = 12\,\text{cm}\). 4. Die gesuchte Strecke \(TQ\) berechnet sich zu \(|TQ| = |RQ| - |RT| = 12 - 8 = 4\,\text{cm}\). 5. Für die Strecke \(QU\) nutzen wir \(|QU| = |PS|\). Aus der Ähnlichkeit folgt auch: \(\frac{|RS|}{|RP|} = \frac{|ST|}{|PQ|} = \frac{2}{3}\). 6. Mit \(|RP| = |RS| + |PS|\) ergibt sich: \(\frac{12}{12 + |PS|} = \frac{2}{3} \Rightarrow 36 = 24 + 2 \cdot |PS| \Rightarrow 2 \cdot |PS| = 12 \Rightarrow |PS| = 6\,\text{cm}\). 7. Also ist \(|QU| = 6\,\text{cm}\).

\(|TQ| = 4\,\text{cm}\) und \(|QU| = 6\,\text{cm}\).

- Was weißt du über alle Punkte, die auf derselben Kreislinie liegen? - Wenn \(AB\) parallel zu \(CD_1\) ist, welches Verhältnis gilt dann sicher nach dem 2. Strahlensatz? - Kannst du in der Gleichung eine Strecke durch eine gleich lange andere Strecke ersetzen? - Schau dir die Richtungen von \(AB\) und \(CD_2\) an. Sind sie gleich?

1. Da \(AB \parallel CD_1\) gilt, besagt der 2. Strahlensatz: \(\frac{\overline{ZA}}{\overline{ZC}} = \frac{\overline{AB}}{\overline{CD_1}}\). 2. Die Punkte \(D_1\) und \(D_2\) liegen beide auf einem Kreis um \(C\). Damit haben die Strecken \(CD_1\) und \(CD_2\) dieselbe Länge: \(\overline{CD_1} = \overline{CD_2}\). 3. Durch Einsetzen dieser Gleichheit in die Verhältnisgleichung des 2. Strahlensatzes ergibt sich: \(\frac{\overline{ZA}}{\overline{ZC}} = \frac{\overline{AB}}{\overline{CD_2}}\). Die Verhältnisgleichung ist also auch mit der Strecke \(CD_2\) erfüllt. 4. Die Zeichnung zeigt jedoch, dass die Strecke \(CD_2\) einen anderen Winkel zum Strahl hat als \(AB\) und somit nicht parallel zu \(AB\) ist. Dies beweist, dass die Umkehrung des 2. Strahlensatzes nicht allgemeingültig ist.

Die Verhältnisgleichung \(\frac{\overline{ZA}}{\overline{ZC}} = \frac{\overline{AB}}{\overline{CD_2}}\) ist zwar erfüllt, da \(\overline{CD_2} = \overline{CD_1}\) gilt und \(AB \parallel CD_1\) ist. Die Strecke \(CD_2\) hat jedoch eine andere Richtung als \(AB\) und ist daher nicht parallel zu \(AB\). Die Umkehrung des 2. Strahlensatzes gilt somit nicht.

- Zeichne die Situation auf. Welche geometrischen Figuren entstehen durch die Geraden? - Erinnere dich an die Strahlensätze oder Ähnlichkeitsbeziehungen bei sich kreuzenden Geraden zwischen Parallelen. - Wie verhalten sich die Abstände des Schnittpunkts zu den Parallelen im Vergleich zu den Längen der von den Parallelen begrenzten Strecken?

1. Die beiden durch die parallelen Geraden und die Transversalen gebildeten Dreiecke mit der gemeinsamen Spitze \(P\) sind ähnlich (Wechselwinkel an Parallelen). 2. Sei \(h_g\) der Abstand von \(P\) zu \(g\) und \(h_h\) der Abstand von \(P\) zu \(h\). Es gilt \(h_g + h_h = 10\,\text{cm}\). 3. Das Verhältnis der Höhen entspricht dem Verhältnis der Grundseiten: \(\frac{h_g}{h_h} = \frac{12}{8} = 1{,}5\). 4. Daraus folgt \(h_g = 1{,}5 \cdot h_h\). 5. Einsetzen in die Summe: \(1{,}5 \cdot h_h + h_h = 10 \Rightarrow 2{,}5 \cdot h_h = 10\). 6. Berechnung von \(h_h\): \(h_h = \frac{10}{2{,}5} = 4\,\text{cm}\).

Der Abstand des Schnittpunktes \(P\) von der Geraden \(h\) beträgt \(4\,\text{cm}\).

- Warum sind die beiden Dreiecke, die an den parallelen Seiten des Trapezes liegen, ähnlich zueinander? - Wie hängt das Verhältnis der Flächeninhalte mit dem Verhältnis der Seitenlängen zusammen? - Stelle ein kleines Gleichungssystem für \(x\) und \(y\) auf.

1. Da \(BC \parallel AD\), sind die Dreiecke \(\triangle BOC\) und \(\triangle DOA\) ähnlich (nach dem Wechselwinkelsatz). 2. Das Verhältnis der Flächeninhalte ähnlicher Figuren entspricht dem Quadrat des Ähnlichkeitsfaktors \(k\). Hier gilt \(k^2 = \frac{A_{AOD}}{A_{BOC}} = \frac{9}{1} = 9\). Somit ist \(k = 3\). 3. Für die entsprechenden Seiten gilt \(\frac{y}{x} = k = 3 \implies y = 3x\). 4. Zusammen mit \(x + y = 20\) ergibt sich \(x + 3x = 20 \implies 4x = 20 \implies x = 5\,\text{cm}\). Damit ist \(y = 15\,\text{cm}\). 5. Für die Diagonalenabschnitte gilt ebenfalls das Verhältnis \(k\): \(\frac{OD}{BO} = 3 \implies OD = 3 \cdot 4\,\text{cm} = 12\,\text{cm}\).

Die Längen sind \(x = 5\,\text{cm}\) und \(y = 15\,\text{cm}\). Der Abschnitt \(OD\) ist \(12\,\text{cm}\) lang.

- Welche zwei Dreiecke liegen auf den gegenüberliegenden Seiten des Schnittpunkts \(Z\)? - Welche Winkelgleichheiten erhältst du durch Scheitelwinkel und durch die Parallelität? - Was folgt bei ähnlichen Dreiecken für die Verhältnisse entsprechender Seiten?

1. Betrachte die Dreiecke \(\triangle ZAB\) und \(\triangle ZCD\). 2. Die Winkel bei \(Z\) sind Scheitelwinkel und daher gleich groß. Wegen \(AB\parallel CD\) ist außerdem jeweils ein weiteres Paar entsprechender Winkel gleich groß. 3. Damit gilt nach WW \(\triangle ZAB\sim\triangle ZCD\). 4. Aus der Ähnlichkeit folgt für entsprechende Seiten \(\frac{ZA}{ZC}=\frac{ZB}{ZD}=\frac{AB}{CD}\). 5. Genau diese Seitenproportionen sind die Beziehungen, die in der X-Figur als Strahlensätze verwendet werden.

Aus \(\triangle ZAB\sim\triangle ZCD\) nach WW folgt unmittelbar \(\frac{ZA}{ZC}=\frac{ZB}{ZD}=\frac{AB}{CD}\).

- Bestimme zuerst die gesamte Hypotenuse \(KM\). - Nutze die Ähnlichkeit von \(\triangle EFM\) und \(\triangle KNM\), um \(EF\), \(FM\) und \(NF\) auszudrücken. - Verwende anschließend \(EF = NF\) und den Satz des Pythagoras.

1. \(KM = 70\). Aus \(\Delta EFM \sim \Delta KNM\) folgt \(\frac{EF}{KN} = \frac{FM}{NM} = \frac{30}{70} = \frac{3}{7}\). 2. \(EF = \frac{3}{7} KN\) und \(FM = \frac{3}{7} NM\). 3. \(NF = NM - FM = \frac{4}{7} NM\). 4. \(EF = NF \Rightarrow \frac{3}{7} KN = \frac{4}{7} NM \Rightarrow KN = \frac{4}{3} NM\). 5. \(NM^2 + (\frac{4}{3} NM)^2 = 70^2 \Rightarrow \frac{25}{9} NM^2 = 4900\). 6. \(NM^2 = 1764 \Rightarrow NM = 42\). 7. \(KN = \frac{4}{3} \cdot 42 = 56\). 8. \(U = 42 + 56 + 70 = 168\).

\(x = U_{KNM} = 168\)
